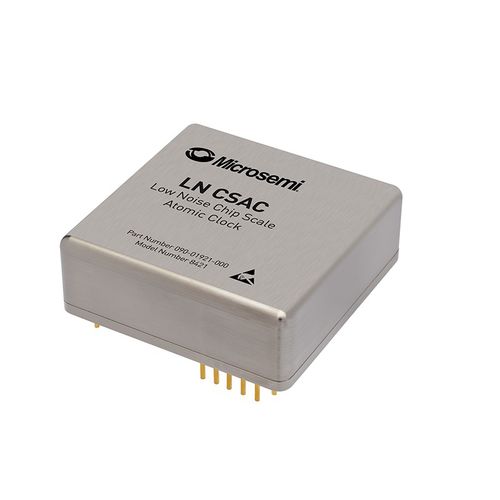

Générateur d'horloge LN-CSAC

L'appariement de l'horloge atomique de plus faible puissance (CSAC) avec la pureté spectrale d'un OCXO a permis d'obtenir un oscillateur d'une stabilité exceptionnelle. Le Microsemi LN-CSAC agit comme un sous-système de fréquence et de synchronisation, tout en nécessitant une taille, un poids et une puissance limités. Il accepte une entrée 1PPS qui peut être utilisée pour synchroniser la sortie 1PPS de l'appareil à une horloge de référence externe avec une précision de ±100 ns ou pour discipliner sa phase et sa fréquence à 1 ns et 1,0 × 10-12, respectivement < 295mW puissance absorbée < 46cm3 volume < 4 minutes avant le verrouillage < 3x10-11 @1s Stabilité à court terme (écart d'Allan) < 9x10-10 /mo Taux de vieillissement (typique) -10oC à +70oC Température de fonctionnement Sorties 10MHz, 1PPS Entrée 1PPS pour synchronisation Interface RS-232 pour la surveillance et la commande Phase Onde bruit-sinusoïde ≤-85 dBc/Hz à 1 Hz ≤-120 dBc/Hz à 10 Hz ≤-140 dBc/Hz à 100 Hz ≤-145 dBc/Hz à 1 kHz ≤-150 dBc/Hz à 10 kHz ≤-155 dBc/Hz à ≥100 kHz Kit du développeur LN-CSAC (990-00565-000) Plate-forme HW pour l'évaluation de LN-CSAC Prise intégrée pour LN-CSAC HW inclus pour permettre le montage de la carte d'évaluation Alimentation électrique à prise murale Câble RS-232 pour connecter le PC à la carte d'évaluation
