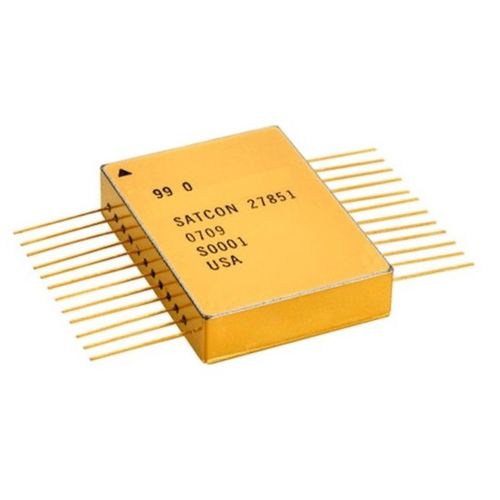

Oscillateur VCXO 9942 series

électromécanique

Les VCXO de la série 9942 de Microsemi utilisent des conceptions éprouvées et une construction hybride pour fournir des performances élevées dans les applications spatiales qui nécessitent une taille, un poids et une puissance minimes. La série 9942 utilise des cristaux de 3ème ou 5ème harmoniques AT dans une configuration Colpitts avec des circuits de multiplication et des étages de sortie ou d'amplification en option. Les cristaux de précision sont contenus dans des boîtiers hermétiques ou scellés sous vide logés dans le boîtier de circuit hybride, ce qui permet d'obtenir la plus faible dérive de fréquence de fin de vie possible. La fréquence de sortie, la forme d'onde de sortie et le style d'emballage peuvent être choisis pour répondre à une grande variété d'applications standard et personnalisées. Mil Spec Manufacturing Les modèles de la série 9942 s'appuient sur les 35 années d'expérience de Microsemi en matière de conception et de techniques de fabrication dont la fiabilité a été prouvée dans de nombreuses applications spatiales. Les hybrides sont fabriqués dans une installation de classe K MIL-PRF-38534 dans une salle blanche de classe 100 000 qui assure une fiabilité maximale. Haute performance durcie La série 9942 a démontré d'excellentes performances après exposition à des niveaux élevés de chocs, de vibrations et de radiations, conformément aux exigences rigoureuses des applications spatiales. Caractéristiques principales Fréquence de sortie par défaut 400Mhz Fréquence de sortie de 10 MHz à 600 MHz Précision initiale réglable à +-1ppm Certifié MIL-PRF-38534 classe H ou K Sorties sinusoïdales ou PECL Faible vieillissement et bruit de phase Trempé par irradiation Résistant à l'environnement
