Capteur de déplacement linéaire os1200

sans contactà fibre optiqueà réseau de Bragg

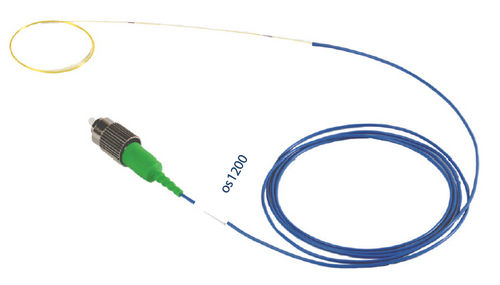

La rangée du râpage de Bragg de la fibre os1200 (FBG) est conçue pour l'usage dans des applications de sensation optiques de fibre. Elle est une de fibre optique enduit par polyimide de six mètres de long avec cinq FBGs espacé à intervalles d'un mètre. Les râpages de Bragg de fibre sont les éléments fondamentaux sur lesquels la plupart des sondes optiques de fibre sont basées. Un FBG est un réflecteur invisible à l'intérieur du noyau de la fibre qui est placée à une longueur d'onde spécifique de lumière. Quand la fibre où un FBG est localisé est exposée à la contrainte ou à la température, la longueur d'onde centrale de FBGs décale à une longueur d'onde plus élevée ou inférieure. La direction et l'importance du décalage est proportionnelle au changement de la contrainte ou de la température. Chaque os1200 est construit avec cinq FBGs aux longueurs d'onde centrales standard.
