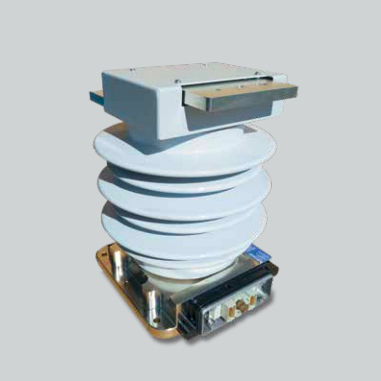

Compteur d'énergie électrique ECOMeter

L'ECOMeter est un compteur qui mesure l'énergie active ou réactive consommée et régénérée d'une unité de traction d'une part, et permet de transférer des informations sur la tension et le courant de ligne à l'unité de contrôle de la traction (TCU) d'autre part, par le biais d'un boîtier d'extension (ECOBox). Le dispositif permet de détecter le type de système de tension caténaire. Il peut être utilisé sur les véhicules ferroviaires qui fonctionnent dans des systèmes de tension de 25 kV AC 50 Hz, 15 kV AC 16 7 Hz, 3 kV DC, 1,5 kV DC et 750 V DC. Le dispositif assure une communication numérique par fibre optique avec le boîtier d'extension afin d'élaborer et de convertir les données mesurées en fonction de l'interface de l'unité de contrôle de la traction demandée avec un temps de retard négligeable. La tension et le courant de ligne sont mesurés et la valeur énergétique est calculée conformément à la norme EN 50463-2. Selon la norme EN 50463, ces fonctionnalités sont appelées fonction de mesure de la tension (VMF), fonction de mesure du courant (CMF) et fonction de calcul de l'énergie (ECF). La combinaison de ces trois fonctions est appelée fonction de mesure de l'énergie (EMF). Toutes ces fonctions sont intégrées dans l'appareil. Les données énergétiques sont transférées via une interface numérique à un système de traitement des données (DHS) pour créer et stocker les données de facturation énergétique compilées (CEBD). 1 Communication O.F 1 Capteur numérique à haute vitesse RS485 1 RS485 pour TCU 1 Communication Ethernet 6 Sorties numériques configurables Le dispositif est adapté à l'application du matériel roulant ferroviaire, conçu pour être installé sur le toit près du pantographe.
