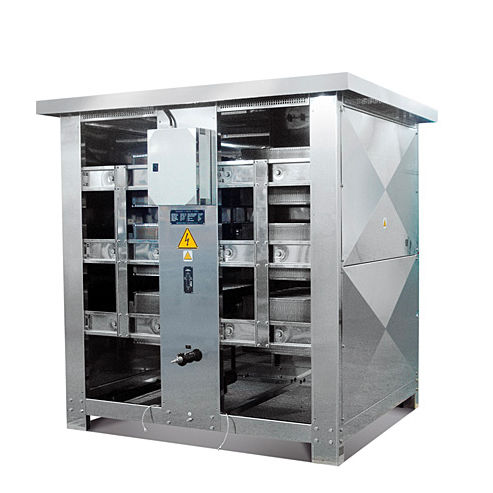

Les courts-circuits entre phase et terre peuvent entraîner des dommages irréversibles aux réseaux et aux équipements ; il est donc de la plus haute importance de pouvoir contrôler et réduire leurs effets : Les résistances de mise à la terre limitent le courant de défaut qui se produit en raison des courts-circuits phase-neutre. La mise à la terre par l'intermédiaire d'une résistance offre plusieurs avantages par rapport aux méthodes alternatives (telles que la mise à la terre isolée, la mise à la terre directe ou la mise à la terre par l'intermédiaire d'une réactance). Les principaux avantages sont les suivants : détection plus facile de l'emplacement du défaut, limitation du courant de défaut, absence de surtensions transitoires.
Les paramètres pertinents pour la conception d'une résistance de mise à la terre du neutre peuvent varier considérablement : Microelettrica a développé une ligne de produits standard (pour les exigences les plus courantes) ainsi que des produits sur mesure, chacun développé et personnalisé en fonction des caractéristiques requises du projet. Nos produits vont des systèmes basse tension (10kA).
Les paramètres essentiels nécessaires à la conception d'une résistance de mise à la terre sont les suivants :
Tension nominale
Courant de défaut
Durée du défaut (10s est habituel)
Les autres paramètres pertinents sont
Le degré de protection du boîtier ; de IP00 - c'est-à-dire sans boîtier - à IP55, solution standard IP23
Finition du boîtier ; notre standard est la galvanisation douce, mais différentes qualités d'acier inoxydable (telles que AISI304 ou AISI316) sont disponibles.
La peinture dans la couleur RAL souhaitée est également une option
Courant nominal continu ; il peut affecter de manière significative les performances de la résistance, en particulier lorsque des degrés IP élevés sont requis
---
