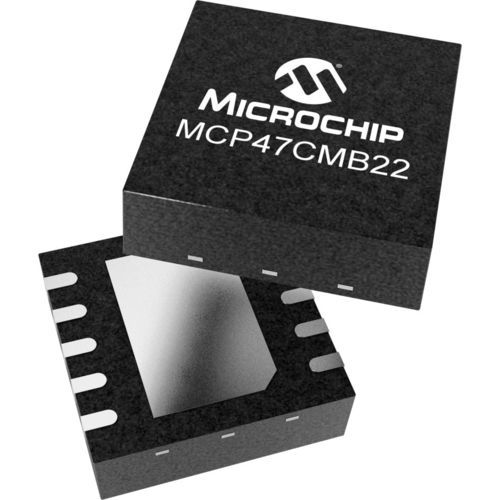

Convertisseur numérique-analogique MCP47CMB22

de puissancesérieindustriel

Le MCP47CMB22 est un convertisseur numérique-analogique (DAC) à deux canaux, 12 bits, à sortie de tension tamponnée, avec une mémoire MTP et une interface série compatible I²C. Ce dispositif offre quatre options de référence de tension différentes : VDD du dispositif, VREF externe (tamponné ou non tamponné) et bande passante interne. Il offre une non-linéarité intégrale (INL) de 1 LSB avec une faible consommation d'énergie et un temps de stabilisation rapide de 16 µs. Ce dispositif dispose d'une mémoire MTP intégrée qui peut être écrite jusqu'à 32 fois, pour chaque registre spécifique. Il convient aux applications grand public et industrielles, telles que le réglage du point de consigne ou de l'offset, l'étalonnage des capteurs, les applications de commande de moteur, etc. Caractéristiques du produit résolution de 12 bits Interface I²C Plage de tension de fonctionnement : 2,7V à 5,5V spécification de non-linéarité intégrale (INL) de 1 LSB Temps de stabilisation rapide : 16 µs (typ) Taille de la mémoire non volatile (MTP) : 32 emplacements Protection contre la réinitialisation sous tension/à l'arrêt (POR/BOR) Options de référence de tension DAC : Dispositif VDD, VREF externe (tamponné ou non tamponné), Bande passante interne (1,227V typique) Types de boîtiers : QFN 3 x 3 à 16 broches, MSOP à 10 broches, DFN 3 x 3 à 10 broches Température : -40°C à +125°C Paramètres Résolution - 12 Nombre de canaux d'entrée - 2 Interface - I²C INL Max LSB - 1 Temps de stabilisation de la sortie (μs) - 16 Type de mémoire - non volatile
