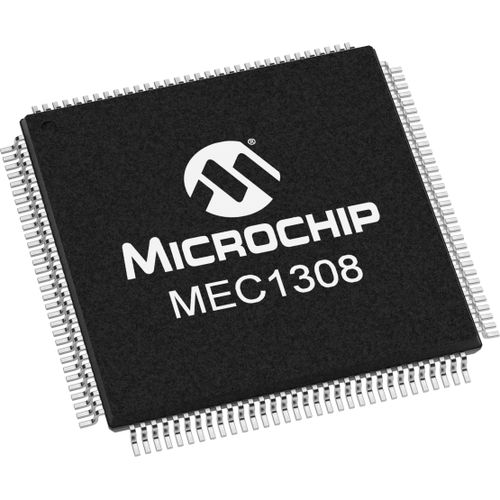

Microcontrôleur 32 bits MEC1308

à usage généralbasse puissanceARM

Le MEC1308 est un contrôleur d'E/S pour ordinateur portable qui incorpore un contrôleur de système de clavier à haute performance basé sur le 8051 avec 64K octets de RAM, 1 Kbyte Boot Rom, et des registres de 16 octets remplis de batterie. La RAM de 64K est chargée via l'interface mémoire SPI HOST/8051, qui peut être configurée en configuration flash SPI commutée ou en configuration flash SPI partagée en parallèle. Le MEC1308 est doté de quatre ports PS/2, d'un UART à 2 broches compatible avec le 16C550A pour le port de débogage, d'un récepteur infrarouge grand public pour Vista, de deux contrôleurs I2C/SMBus de type 8584 avec deux ports sélectionnables par contrôleur et d'une interface d'agent périphérique IRQ sérielle. Le MEC1308 possède deux plans d'alimentation distincts afin d'offrir des fonctions de mise en marche instantanée et de gestion de l'alimentation du système. De plus, le MEC1308 incorpore un circuit de contrôle de la puissance (PCC) sophistiqué. Caractéristiques du produit contrôleur système 8051 contrôleur de système ARM 32 bits boîtier DQFN 132 Flash SPI externe 64 KO DE RAM matrice de balayage du clavier 18x8 7 broches de sortie supplémentaires à usage général 4 ports SMBus 4 canaux de conversion analogique-numérique 4 LED 2 minuteries basse consommation Paramètres Matrice de balayage du clavier - 18x8 UART - Y Interface hôte - LPC Moteur de cryptage - Non Stockage du code - Flash SPI externe Température de fonctionnement - 0° C à +70° C Temporisateurs à faible consommation - 2 Tachymètre - 0 Entrées de tachymètre de ventilateur - 2 Fréquence de fonctionnement maximale - 32 MHz Réinitialisations PCI - 0 RAM de données - 256 octets Contrôleur de ventilateur automatique HW - 0 GPIO - 48 PWM - 4 Boîtier - VTQFP 128 broches, TFBGA 144 boules Alimentation VBAT, interface de contrôle de l'alimentation - N LED - 4 Convertisseur analogique-numérique - 4 ch Capture/_Comparaison - 0 Surveillance de la température - 0 Ports SMBus - 4 Lien BC - 1 SPI_Host - 1 Flash/Code RAM - 64KB RAM EEPROM - 0 PECI - 2
