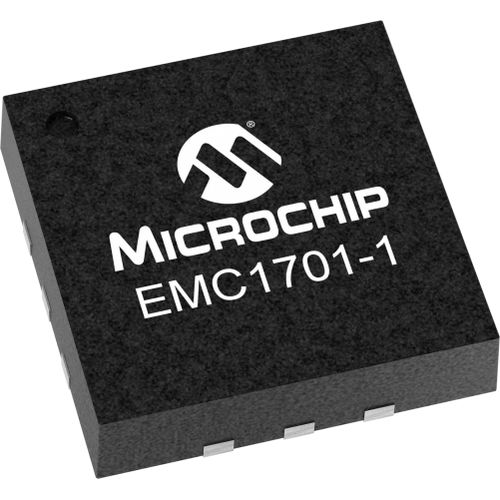

Circuit intégré convertisseur de puissance EMC1701-1

programmabled'échantillonnage

L'EMC1701 est un dispositif de détection de courant côté haut combiné à une mesure de température de précision. Il mesure la tension développée à travers une résistance de détection externe pour représenter le courant côté haut d'une batterie ou d'un régulateur de tension. L'EMC1701 mesure également la tension du bus et utilise ces valeurs mesurées pour présenter un calcul de puissance proportionnelle. L'EMC1701 contient un circuit de détection de crête bidirectionnel supplémentaire pour signaler les pics de courant instantanés avec une durée de temps et un seuil de magnitude programmables. Enfin, l'EMC1701 comprend un canal de diode interne pour la mesure de la température ambiante. La détection de courant et la surveillance de la température comprennent deux niveaux de protection : l'un qui peut être masqué et entraîne l'activation de la broche ALERT#, et l'autre qui ne peut pas être masqué et entraîne l'activation de la broche THERM#. Caractéristiques du produit Mesure bidirectionnelle du courant Mesure la tension du bus précision de la mesure du courant de 1 % Intégrée sur 82 ms à 2,6 s avec une résolution de 11 bits plage de tension du bus de 3V à 24V Calcul de la puissance proportionnelle Commandes logicielles pour programmer la durée et le seuil de magnitude Alimentation par bus ou séparée pour un fonctionnement à basse tension Large plage de température de fonctionnement : -40°C à +85°C précision de ±1°C (-5°C < TA < 85°C) Sorties ALERT# et THERM# pour le signalement de la température, de la tension et du dépassement de la limite de courant Adresse SMBus sélectionnable par broche Bloc de lecture et d'écriture Disponible dans un boîtier QFN 12 broches de 4 mm x 4 mm conforme à la directive RoHS (EMC1701-1) Disponible dans un boîtier MSOP 10 broches conforme à la directive RoHS (EMC1701-2) Ordinateurs portables et de bureau Systèmes de gestion de l'énergie Applications embarquées
