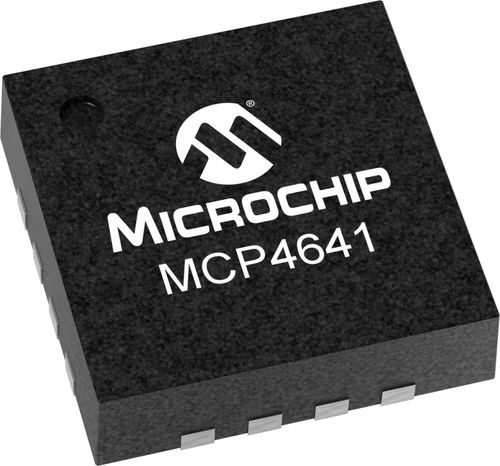

Potentiomètre SMD MCP4 series

manuelnumériquede précision

Notre large gamme de potentiomètres numériques pour les applications contrôlées avec précision vous permet de créer des solutions de résistance de haute précision, de petite taille, multicanaux et contrôlées numériquement. Nous proposons des potentiomètres numériques avec des résistances typiques de bout en bout de 2,1 kΩ, 5 kΩ, 10 kΩ, 50 kΩ et 100 kΩ. Ces appareils sont disponibles avec une résolution de 6, 7 ou 8 bits. Les options d'interface série vous permettent d'intégrer facilement l'appareil dans votre application. Pour certaines applications, la simple interface haut/bas est suffisante. Les dispositifs à plus haute résolution (7 bits et 8 bits) nécessitent souvent une lecture/écriture directe du registre de contrôle de l'essuie-glace, qui est prise en charge par les interfaces SPI ou I2C. SPI est plus simple à mettre en œuvre, mais I2C n'utilise que deux signaux (broches) et peut prendre en charge plusieurs dispositifs sur le bus série sans broches supplémentaires. Nous proposons des dispositifs volatiles et non volatiles (EEPROM), ce qui vous permet d'optimiser la conception de votre système. L'option EEPROM intégrée vous permet de sauvegarder les réglages des potentiomètres numériques lorsque votre appareil s'éteint et de les restaurer à leur valeur d'origine lorsque votre appareil redémarre. Les configurations du réseau de résistances permettent de minimiser la taille et le coût du boîtier pour la fonctionnalité souhaitée. Par exemple, dans la famille de dispositifs MCP4017/18/19, si vous voulez une résistance variable (rhéostat), vous pouvez sélectionner le MCP4019 dans un boîtier SC70 à 5 broches à faible coût pour réaliser la fonctionnalité. Dans certaines applications, il est essentiel de disposer de composants adaptés pour garantir les performances du système. Nous fabriquons des réseaux de résistances potentiométriques numériques doubles et quadruples sur le même silicium et nous les faisons correspondre étroitement pour créer un bon ajustement pour ces types d'applications.
