Circuit intégré pour mesure de puissance MCP1501

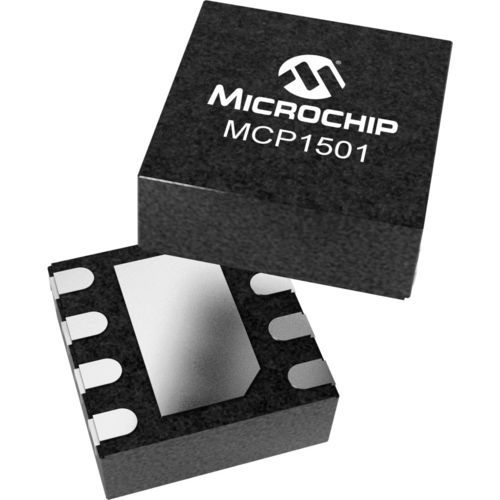

Le MCP1501 est une référence de tension tamponnée de haute précision avec une précision initiale de 0.10% et est disponible en 10 options de tension. Le MCP1501 est une référence basée sur une bande interdite à faible dérive et utilise des amplificateurs à base de hacheurs qui réduisent de manière significative la dérive et fournissent un courant de sortie élevé. Le MCP1501 est disponible dans un très petit boîtier 2x2 WDFN, ainsi que dans les boîtiers SOT-23 et SOIC. Le boîtier SOT-23 est qualifié AEC-Q100 pour l'automobile. Caractéristiques du produit Coefficient de température maximum : 50 ppm/°C de -40°C à +125°C Précision initiale : 0,10% Plage de température de fonctionnement : -40 à +125°C Régulation de ligne : 50 ppm/V maximum Régulation de charge : 40 ppm/mA maximum Faible courant de fonctionnement typique : 140 µA Bruit de sortie (.1 Hz à 10 kHz) : 30 µVRMS Boîtiers : 8L 2x2 WDFN, 6L SOT-23, 8L SOIC Qualifié AEC-Q100, Grade 1 (seul le boîtier SOT-23 est qualifié pour l'automobile) 10 variantes de tension disponibles : 1.024V 1.250V 1.800V 2.048V 2.500V 3.000V 3.300V 4.096V 4.500V 5.000V
