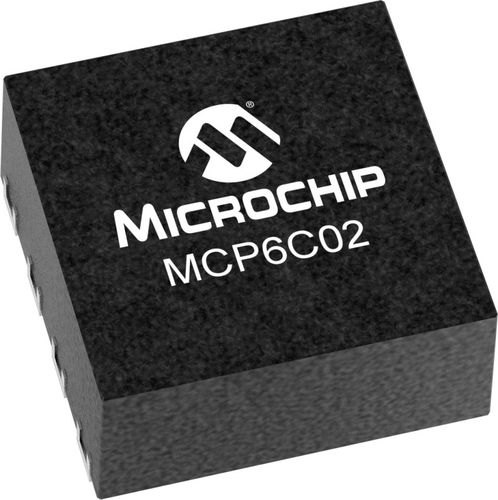

Circuit intégré amplificateur de puissance MCP6C02

de courantde tensionde mode commun

L'amplificateur de détection de courant high-side MCP6C02 fournit une correction de la tension d'offset d'entrée pour un offset et une dérive d'offset très faibles. Ce dispositif est proposé avec des gains préréglés de 20, 50 et 100 V/V. La plage de mode commun d'entrée s'étend de 3V à 65V, et la tension de fonctionnement de l'alimentation est de 2V à 5.5V. Caractéristiques du produit Architecture à dérive nulle Fonctionnement bidirectionnel ou unidirectionnel Décalage maximal inférieur à 16 µV Dérive maximale du décalage inférieure à 85 nV/°C Plage de mode commun d'entrée spécifiée : 3V à 65V Rejet amélioré des interférences électromagnétiques Spécifié de -40 à +125°C (boîtier SOT-23) Spécifié de -40 à +150°C (boîtier VDFN) Petit boîtier SOT-23 à 6 broches et VDFN à 8 broches 3x3 Qualifié AEC-Q100 Grade 1 : boîtier SOT-23 à 6 broches Grade 0 : boîtier VDFN à 8 broches Paramètres CMRR Min (dB) - 132 Protection renforcée contre les interférences électromagnétiques - Oui Gain (dB) - 20, 50, 100 Erreur de gain max (%) - 1,6 Tension de mode commun d'entrée Max (V) Max V (volt) - 65 Tension de mode commun d'entrée Min dB (décibels) - 3 PSRR Min (dB) - 109 Dérive Vos Max µV (microvolt) - 85 Vos Max µV (microvolt) - 16
