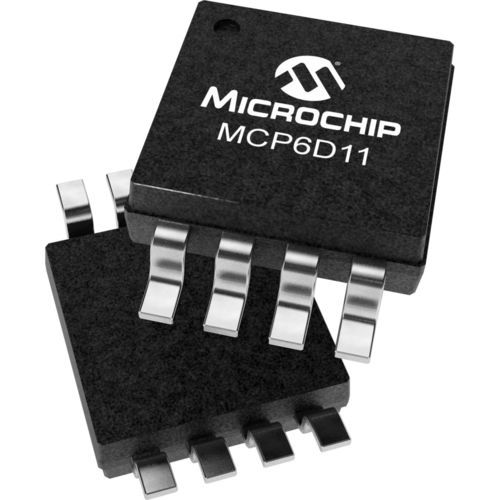

Circuit intégré amplificateur de puissance MCP6D11

de tensiondifférentielà grande vitesse

Le MCP6D11 est un amplificateur différentiel à faible bruit et faible distorsion, optimisé pour piloter des ADC haute performance et haute vitesse tels que la série MCP331x1D. En plus du faible bruit et de la faible distorsion, le MCP6D11 ne consomme que 3,5 mW de puissance de repos sur une alimentation de 2,5V. Pour les applications sensibles à la puissance, une broche de réduction de puissance réduit la consommation à moins de 13 uW. Caractéristiques du produit Faible consommation Vitesse de balayage : 25 V/us Déclenchement rapide : 200 ns à 0,01% Facile à utiliser Faible décalage : 150 uV maximum Sortie rail à rail La plage de mode commun d'entrée inclut le rail négatif Fonction de mise hors tension Petits boîtiers : mSOP 8 broches, QFN 16 broches 3x3 Température étendue : -40 à +125C Paramètres CMRR Min (dB) - 95 Protection EMI renforcée - Non Densité de bruit de tension d'entrée (nV/rt(Hz)) - 5 PM (deg) - 0 PSRR Min (dB) - 100 # par boîtier - 1 Vitesse de balayage (V/µs) - 25 Vos Max µV (microvolt) - 150
