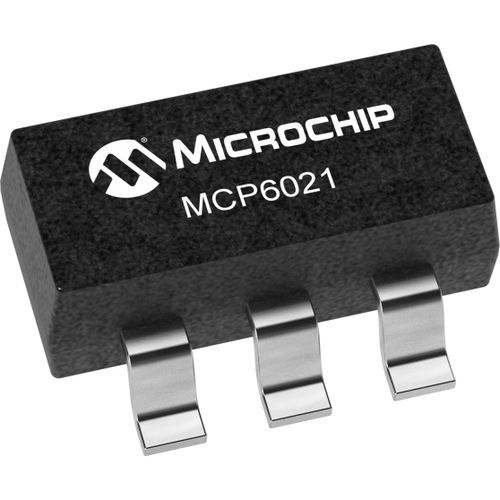

Circuit intégré amplificateur de courant MCP6021

de tensionopérationnellinéaire

L'amplificateur opérationnel (ampli op) MCP6021 a un produit de bande passante de gain de 10 MHz avec un faible courant de fonctionnement typique de 1,0 mA et une tension de décalage inférieure à 0,5 mV. Le MCP6021 offre un faible courant de polarisation, un fonctionnement à grande vitesse, un gain élevé en boucle ouverte et une sortie rail à rail. Le MCP6021 fonctionne avec une tension d'alimentation unique qui peut être aussi basse que 2.5V, tout en consommant moins de 1.35 mA de courant de repos. Le MCP6021 est disponible en boîtiers PDIP, SOIC et TSSOP standard à 8 pattes. La qualification AEC-Q100 Grade 1 est disponible pour ce dispositif Caractéristiques du produit Réglé pour une faible tension d'offset bande passante de gain de 10 MHz Entrée/sortie rail à rail Gain unitaire stable Spécifié sur la plage de température étendue Petit boîtier SOT-23 à 5 broches AEC-Q100 Grade 1 Paramètres CMRR Min (dB) - 74 Protection renforcée contre les interférences électromagnétiques - Non Densité de bruit de tension d'entrée (nV/rt(Hz)) - 8,7 PM (deg) - 65 PSRR Min (dB) - 74 # par boîtier - 1 Vitesse de balayage (V/µs) - 7 Vos Max µV (microvolt) - 250
