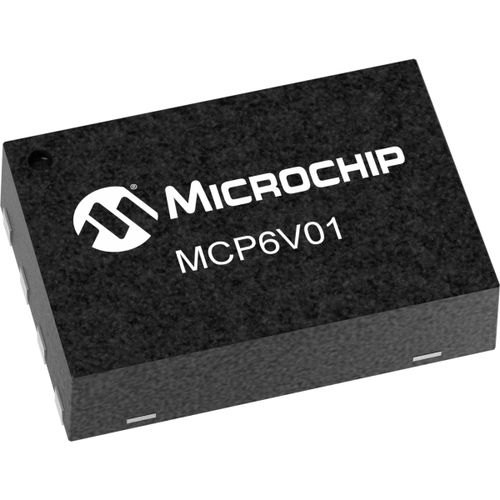

Circuit intégré amplificateur de puissance MCP6V01

de tensionopérationnelde commutation

La famille d'amplificateurs opérationnels MCP6V01/2/3 possède une correction de la tension d'offset d'entrée pour un offset et une dérive d'offset très faibles. Ces dispositifs ont un large produit de bande passante et rejettent fortement le bruit de commutation. Ils sont stables en gain unitaire, n'ont pas de bruit en 1/f et ont un bon PSRR et CMRR. Ces produits fonctionnent avec une tension d'alimentation unique aussi basse que 1,8V et sont conçus dans un processus CMOS avancé. La qualification AEC-Q100 Grade 1 est disponible pour ce dispositif Caractéristiques du produit Dérive VOS : ±50 nV/°C (maximum) VOS : ±2 µV (maximum) AOL : 130 dB (minimum) PSRR : 130 dB (minimum) CMRR : 130 dB (minimum) Eni : 2,5 µVP-P (typique), f = 0,1 Hz à 10 Hz Eni : 0,79 µVp-p (typique), f = 0,01 Hz à 1 Hz Entrée/sortie rail à rail Gain unitaire stable Disponible en version simple et double Plage de température étendue : -40°C à +125°C AEC-Q100 Grade 1 Paramètres CMRR Min (dB) - 130 Protection renforcée contre les interférences électromagnétiques - Non Densité de bruit de tension d'entrée (nV/rt(Hz)) - 120 PM (deg) - 65 PSRR Min (dB) - 130 # par boîtier - 1 Vitesse de balayage (V/µs) - 0,5 Vos Max µV (microvolt) - 2
