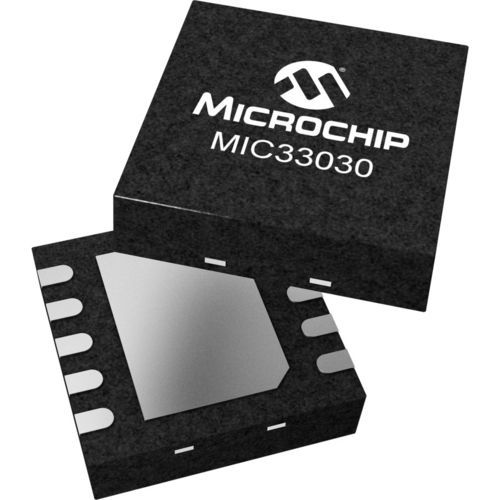

Régulateur de puissance électronique MIC33030

DCà fréquence de commutationsynchrone

Le MIC33030 est un régulateur buck synchrone à haut rendement, 8MHz, 400mA avec une inductance interne et un mode HyperLight Load®. Le mode HyperLight Load® offre un rendement très élevé à faible charge et une réponse transitoire ultra-rapide qui convient parfaitement à l'alimentation des tensions du cœur du processeur. Un autre avantage de cette architecture propriétaire est la très faible tension d'ondulation de sortie sur toute la plage de charge grâce à l'utilisation de petits condensateurs de sortie. Le petit boîtier de 2,0 mm x 2,5 mm permet d'économiser un espace précieux sur la carte grâce à une inductance intégrée et ne nécessite que deux condensateurs externes. Le MIC33030 est conçu pour être utilisé avec de minuscules condensateurs de sortie aussi petits que 2,2µF. Ceci donne au MIC33030 la facilité d'utilisation d'un LDO avec l'efficacité d'un convertisseur DC HyperLight Load®. Le MIC33030 atteint une efficacité en mode HyperLight Load® de 75% à 1mA, avec un très faible courant de repos de 21µA. A des charges plus élevées, le MIC33030 fournit une fréquence de commutation constante jusqu'à 8MHz. Le MIC33030 est disponible dans un boîtier 10 broches de 2,5mm x 2,0mm avec une plage de température de jonction opérationnelle de -40°C à +125°C. Caractéristiques du produit Conception simplifiée avec deux condensateurs externes Tension d'entrée : 2,7V à 5,5V Précision de la tension de sortie de ±2,5 % en fonction de la température courant de sortie de 400mA Efficacité jusqu'à 75% à 1mA courant de repos typique de 21µA Fonctionnement PWM jusqu'à 8MHz en mode continu Réponse transitoire ultra rapide ondulation de 30mVpp en mode HyperLight Load® ondulation de la tension de sortie de 7mV en mode PWM complet Commutateurs MOSFET entièrement intégrés 0.courant d'arrêt de 01µA Arrêt thermique et protection de la limite de courant Options de tension de sortie fixe et réglable disponibles (0,7V à 3,6V) 2.5mm x 2.0mm 10 pistes
