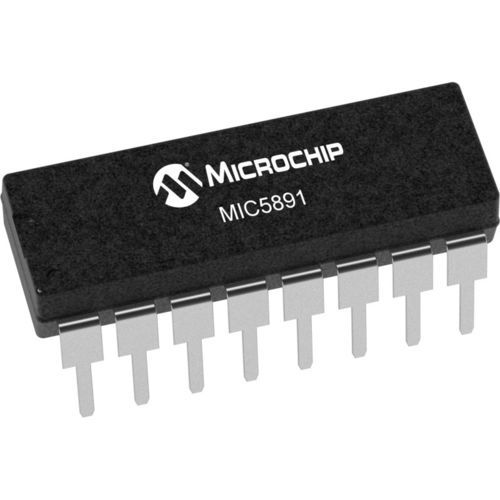

Circuit intégré driver MIC5891

de puissancedétecteur de tension CMOS

Le MIC5891 est un circuit intégré à haute tension et à courant élevé composé de huit verrous de données CMOS, d'un circuit de contrôle CMOS pour le STROBE commun et l'ENABLE DE SORTIE, et de pilotes de transistors Darlington bipolaires pour chaque verrou. La construction bipolaire/MOS fournit des verrous à très faible consommation avec une flexibilité d'interface maximale. Le MIC5891 fonctionne typiquement à 5MHz avec une alimentation logique de 5V. Les entrées CMOS sont compatibles avec les niveaux logiques standard CMOS, PMOS et NMOS. Les circuits TTL peuvent être utilisés avec des résistances de pull-up appropriées pour assurer une entrée logique haute. Une sortie de données série CMOS permet de cascader des pilotes supplémentaires lorsque plus de 8 bits sont nécessaires. Le MIC5891 a des sorties à émetteur ouvert avec des diodes de suppression pour la protection contre les transitoires de charge inductive. Les transistors de sortie sont capables de fournir 500mA et supporteront au moins 35V à l'état passant. Le fonctionnement simultané de tous les pilotes au courant nominal maximum nécessite une réduction du cycle de travail en raison des limitations de puissance du boîtier. Les sorties peuvent être mises en parallèle pour une capacité de courant de charge plus élevée. Le MIC5891 est disponible dans un boîtier DIP plastique de 16 broches (N) et dans un boîtier SOIC large de 16 broches (WM). Caractéristiques du produit Sorties haute tension, courant élevé Diodes de protection contre les transitoires de sortie taux d'entrée de données typique de 5 MHz Verrous CMOS à faible consommation Paramètres Type - Source Canaux de sortie - 8 Sortie en fonctionnement (V) - transitoire - 50 Vout en fonctionnement (V) - soutenu - 35 Iout (mA) par canal - -500 Structure de sortie - émetteur ouvert Darlington Structure d'entrée - Série
