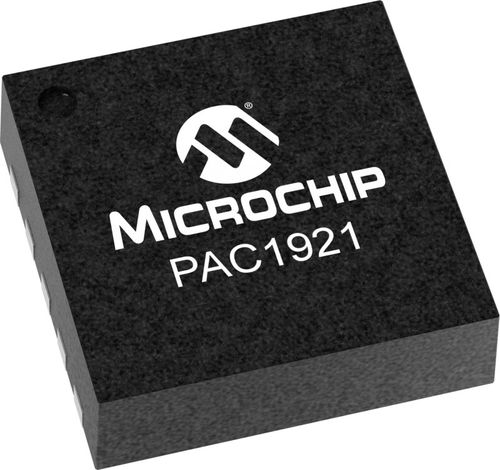

Circuit intégré analogique PAC1921

de puissancepour mesure de puissance

Le PAC1921 est un dispositif dédié à la surveillance de la puissance, doté d'une sortie analogique configurable qui peut indiquer la puissance, le courant ou la tension. Toutes les informations sont également fournies sur l'interface compatible 2 fils/I2C©. Le PAC1921 est conçu pour les systèmes de mesure et de diagnostic de la puissance qui ne peuvent pas tenir compte de la latence lors de la gestion de la puissance à grande vitesse. Le dispositif a une précision de 0,4 % pour les mesures de courant et de 1 % pour les mesures de puissance. Les mesures sont accumulées dans de grands registres, permettant des périodes d'intégration de 500 μs à 2,9 secondes. La mesure est moyennée et présentée sur la sortie analogique avec une gamme pleine échelle de 3V, 2V, 1,5V ou 1,0V. Le PAC1921 dispose d'une broche READ/INT permettant à l'hôte de contrôler la période d'intégration de la mesure. Cette broche peut être utilisée pour synchroniser les lectures de plusieurs bus entre plusieurs appareils. Les attributs d'échantillonnage et de sortie des données, tels que la résolution du CAN interne (11 bits ou 14 bits) et la fréquence d'échantillonnage, sont configurables. L'appareil peut surveiller des rails d'alimentation de 0 à 32 V avec une capacité de pleine échelle de 100 mV à travers la résistance de détection. Aucun filtre d'entrée n'est nécessaire pour ce dispositif. Caractéristiques du produit Type de mesure configurable en sortie : Puissance, courant ou tension de bus Toutes les valeurs de sortie sont également disponibles sur SMBus Mesure intégrée de la puissance moyenne Mesures de puissance fournies au micro-contrôleur avec des entrées ADC Tension de sortie proportionnelle à la mesure sélectionnée plage de tension de détection de courant de 100 mV à pleine échelle CAN delta-sigma du second ordre avec une résolution de 11 ou 14 bits Gammes de gain binaire de courant sélectionnables : 1x à 128x> précision de la mesure de puissance de 1 % Décalage auto-zéro>
