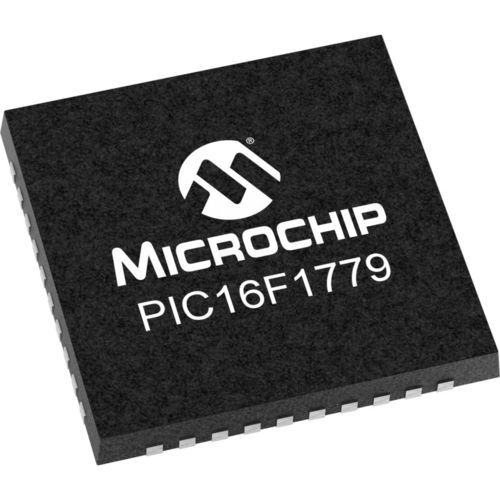

Microcontrôleur 8 bits PIC16F1779

à usage généralbasse puissanceanalogique

Les microcontrôleurs PIC16(L)F177X présentent un haut niveau d'intégration de périphériques analogiques et numériques intelligents pour une large gamme d'applications, telles que l'éclairage, les alimentations, la charge de batterie, le contrôle de moteur et d'autres applications générales. Ces dispositifs comportent de multiples amplificateurs opérationnels, des convertisseurs N/A 5/10 bits, des comparateurs à grande vitesse, un CAN 10 bits, des PWM 10/16 bits, un générateur de rampe programmable (PRG) et d'autres périphériques qui peuvent être connectés en interne pour créer des systèmes en boucle fermée sans utiliser de broches ou de surface de circuit imprimé. Les PWM 10 et 16 bits, le modulateur de signal numérique (DSM) et l'amplificateur optique à sortie tri-état peuvent être utilisés ensemble pour créer un moteur de gradation de LED. La fonctionnalité Peripheral Pin Select (PPS) offre une grande flexibilité, facilite l'agencement du circuit imprimé et l'utilisation des périphériques en permettant le mappage des broches des périphériques numériques à n'importe quelle E/S. Caractéristiques du produit Noyau de milieu de gamme amélioré avec 49 instructions, 16 niveaux de pile Mémoire de programme Flash avec capacité de lecture/écriture automatique 128 octets de stockage de données non volatiles, Flash à haute endurance (HEF) Vitesses d'horloge interne de 32 MHz à 31 kHz 4x Amplificateurs Op 4x DAC 10-bit 4x DAC 5-bit 8x Comparateurs à haute vitesse cAN 10 bits avec 28 canaux Détection de la croix du zéro (ZCD) 4x Générateur de rampe programmable (PRG) 4x PWM 10-bit 4x PWMs 16-bit 2x E/S 100mA 4x Capture, comparaison, PWM (CCP) 4x Générateur de sortie complémentaire (COG) 4x Contrôleur logique configurable (CLC) EUSART I2C/SPI Sélection de broche périphérique (PPS) 5 minuteries 8 bits (TMR0/2/4/6/8) 3x 16-bit Timer (TMR1/3/5) Minuterie Watchdog étendue (WDT) Réinitialisation Power-On/Off-Reset améliorée Réinitialisation à faible consommation d'énergie (LPBOR) Réinitialisation programmable (BOR) Programmation série en circuit (ICSP) Paramètres Taille de la mémoire de programme (Ko) - 28 RAM - 2048
