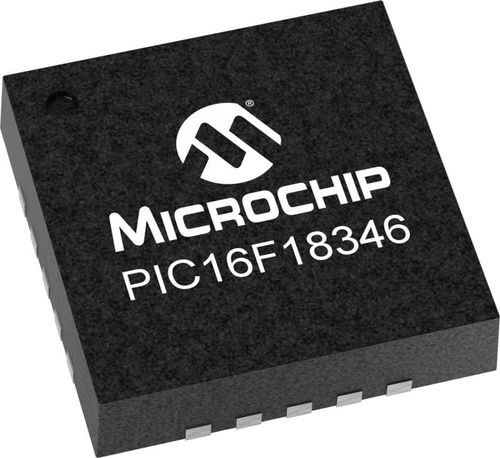

Microcontrôleur 8 bits PIC16F18346

à usage généralde communicationbasse puissance

Les microcontrôleurs PIC16F18346 sont dotés de périphériques analogiques, de périphériques indépendants du cœur et de périphériques de communication, combinés à une consommation extrêmement faible (XLP) pour une large gamme d'applications générales et à faible consommation. La fonctionnalité PPS (Peripheral Pin Select) permet le mappage des broches lors de l'utilisation des périphériques numériques (CLC, CWG, CCP, PWM et communications) afin d'ajouter de la flexibilité à la conception de l'application. Caractéristiques du produit Cœur de milieu de gamme amélioré avec 49 instructions, 16 niveaux de pile Mémoire de programme Flash avec capacité de lecture/écriture automatique 256B EEPROM Modes basse consommation IDLE et DOZE Désactivation du module périphérique (PMD) Sélection des broches périphériques (PPS) 2x PWM 10-bit 4x Capture, comparaison, PWM (CCP) 2x Générateur de forme d'onde complémentaire (CWG) Oscillateur à commande numérique (NCO) 4x Contrôleur logique configurable (CLC) aDC 10 bits à 17 canaux avec référence de tension convertisseur numérique-analogique (CNA) 5 bits 2x Comparateur 2x SPI/I2C Récepteur-émetteur synchrone asynchrone universel amélioré (EUSART) 4x Timers 8-bit (TMR0/TMR2) 3 x temporisateur 16 bits (TMR1) Minuterie chien de garde étendue (WDT) Réinitialisation Power-On/Off-Reset améliorée Réinitialisation à faible consommation d'énergie (LPBOR) Réinitialisation programmable (BOR) Programmation série en circuit (ICSP) PIC16LF18346 (1,8V - 3,6V) Paramètres Taille de la mémoire de programme (Ko) - 28 RAM - 2048 EEPROM de données (octets) - 256 Nombre de broches - 20 Tension de fonctionnement maximale (V) - 5,5 Tension de fonctionnement min.(V) - 1,8 Résolution ADC max. - 10 Canaux ADC - 17 Détection de croisement de zéro - Vrai Nombre de comparateurs - 2 SPI - 2 I2C - 2 PWM autonome - 2 Faible consommation - Oui Oscillateur à commande numérique (NCO) - 1 Modulateur de signal de données (DSM) - 1
