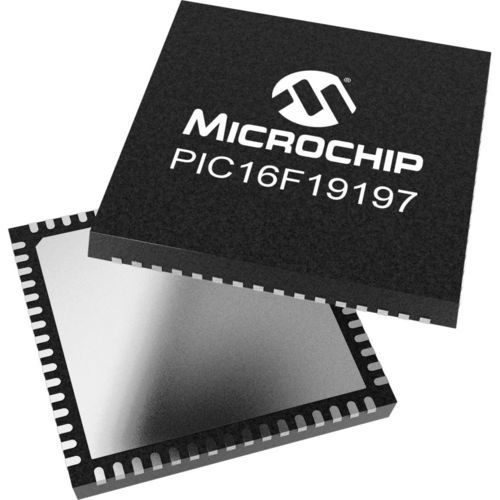

Microcontrôleur 12 bits PIC16F19197

à usage généralbasse puissancetactile capacitif

Les microcontrôleurs PIC16(L)F19197 offrent un lecteur LCD à très faible consommation (XLP) couplé à des périphériques indépendants du cœur et à un système analogique intelligent. Ils sont particulièrement adaptés aux applications LCD alimentées par batterie grâce à une pompe de charge intégrée, à une commande d'E/S à courant élevé pour le rétroéclairage et à la sauvegarde sur batterie de l'horloge/calendrier en temps réel (RTCC). Le réglage actif de l'horloge du HFINTOSC fournit une source d'horloge très précise en fonction de la tension et de la température. La famille comprend également un nouvel ADC2 12 bits qui automatise les techniques de diviseur de tension capacitif (CVD) pour une détection tactile avancée, le calcul de la moyenne, le filtrage, le suréchantillonnage et la comparaison automatique des seuils. Parmi les autres nouveautés, citons les modes IDLE et DOZE à faible consommation, la zone d'information du dispositif (DIA) et la partition d'accès à la mémoire (MAP). Ce produit à faible consommation sera proposé en 64 broches pour répondre aux besoins des clients dans diverses applications LCD et d'usage général. Caractéristiques du produit 56 Ko de mémoire flash 256b DataEE 4096 RAM Jusqu'à 360 segments LCD Pompe de charge LCD Générateur de bias Réglage actif de l'horloge HFINTOSC en fonction de la tension et de la température 59 broches d'E/S aDC2 12 bits, 45 canaux cNA 5 bits 2 comparateurs (1 à faible consommation, 1 à haute vitesse) 2 minuteries 8 bits avec HLT 2 minuteries 16 bits Minuterie Watchdog fenêtrée 2x CCP 2x PWM 10-bit 1x Générateur de forme d'onde complémentaire (CWG) 4x Cellule logique configurable (CLC) Détection de la croix du zéro (ZCD) Capteur de température Protection contre l'écriture Partition personnalisée 2x EUSART 1x I2C 1x SPI Sélection des broches de périphériques Désactivation du module périphérique Paramètres Taille de la mémoire de programme (Ko) - 56 RAM - 4096 EEPROM de données (octets) - 256 Nombre de broches - 64 Tension de fonctionnement maximale (V) - 5,5
