Porte-pince SK CB-ND
de fraisageà changement rapideradial

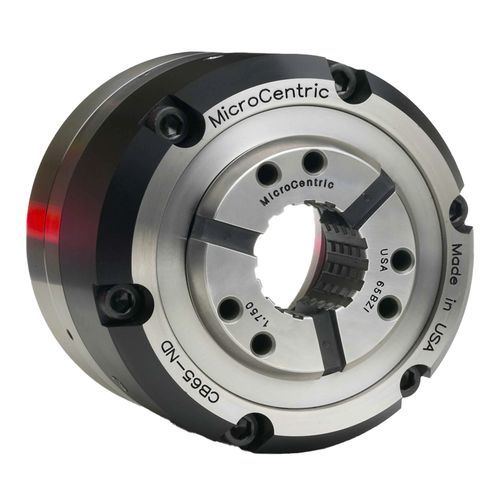

Porte-pince SK - CB-ND - Microcentric - de fraisage / à changement rapide / radial
Porte-pince SK - CB-ND - Microcentric - de fraisage / à changement rapide / radial
Porte-pince SK - CB-ND - Microcentric - de fraisage / à changement rapide / radial - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Accouplement machine
SK
Applications
de fraisage
Autres caractéristiques
de précision, pour tour CNC, à changement rapide, pour pièces à usiner, radial, à position fixe
Nombre de mors
3 mors
Diamètre de serrage

Max: 25 mm
(0,98 in)

Min: 4 mm
(0,16 in)

Vitesse de rotation

3 000 rpm, 3 500 rpm, 4 000 rpm, 6 000 rpm
(18 850 rad.min-1, 21 991 rad.min-1, 25 133 rad.min-1, 37 699 rad.min-1)

Description

Les modèles de la série ND sont utilisés pour les pinces de 120 mm et plus. La pince de serrage est couplée directement au corps du mandrin et reste fixe alors que le siège conique se déplace vers l'avant lorsque le mandrin est actionné. Comme la pince de serrage reste fixe dans l'axe Z pendant le serrage, elle ne crée pas d'effet de traction sur la barre ou la pièce à usiner. - Conception de la longueur morte - Vis de réglage radiales pour ajuster l'assemblage du mandrin à 0,005 mm (0,0002") près - La conception lubrifiée à vie nécessite un entretien minimal - Tous les composants sont trempés et rectifiés avec précision pour une précision maximale et une longue durée de vie - Des plaques de butée et des boîtiers de butée peuvent être montés à l'intérieur du corps du mandrin pour les applications de serrage nécessitant des butées ou des éjecteurs de pièces

---
