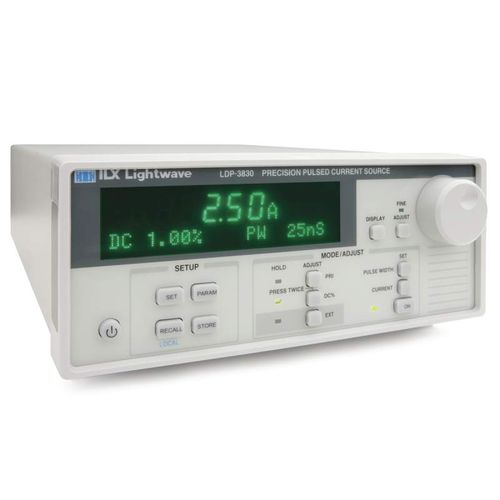

Driver de diode laser à cascade quantique LDP-3830 series

de précision

La source de courant pulsé de précision LDP-3830 est spécialement conçue pour contrôler les diodes laser et les lasers à cascade quantique. Le LDP-3830 fournit un courant d'impulsion de pointe réglable jusqu'à 5A avec une tension de conformité jusqu'à 20V, des largeurs d'impulsion réglables de 25 ns à 1 µs, et un rapport cyclique réglable de 0,01% à 5,00%. Une attention particulière à la conception permet d'obtenir une amplitude et une largeur d'impulsion hautement répétables d'une impulsion à l'autre. Les fonctions de protection laser intégrées au LDP-3830 comprennent des limites de courant redondantes, une protection contre les transitoires, des sorties flottantes et des verrouillages de sécurité. -Sortie de courant pulsé jusqu'à 5 ampères -Tension de conformité de 20 V -Largeur d'impulsion réglable de 25 ns à 1 us avec un rapport cyclique réglable jusqu'à 5% -Protection de la diode laser comprenant des limites de courant, une protection contre les transitoires, des verrouillages de sécurité et un relais de court-circuit -Interfaces informatiques USB et GPIB -Pilote d'instrument LabVIEW Contrôle d'impulsion de précision pour les diodes laser et les lasers à cascade quantique Le LDP-3830 a été conçu pour fournir un courant d'impulsion sûr et répétable pour les diodes laser et les lasers à cascade quantique. Le LDP-3830 est capable de fournir jusqu'à 5A de courant de crête sur une plage de largeur d'impulsion de 25 ns à 1 µs avec un rapport cyclique maximum de 5%. Pour obtenir des largeurs d'impulsion de 25 ns avec des temps de montée inférieurs à 10 ns, le circuit d'impulsion est contenu dans la carte d'impulsion LPB-386, toutes les fonctions de contrôle étant envoyées par le LDP-3830. Pour un contrôle précis des paramètres de commande du laser, la carte d'impulsions LPB-386 a la capacité de contrôler le courant via un commutateur situé sur la carte LPB-386. Pour les applications de laser à cascade quantique, le LDP-3830 peut fournir jusqu'à 20V de conformité avec une amplitude et une largeur d'impulsion très répétables.
