Support pour l'optique DG series
en aluminiumajustablede précision

support pour l'optique
support pour l'optique
support pour l'optique
support pour l'optique
support pour l'optique
support pour l'optique
support pour l'optique
support pour l'optique
support pour l'optique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Applications
pour l'optique
Matière
en aluminium
Autres caractéristiques
ajustable, de précision

Description

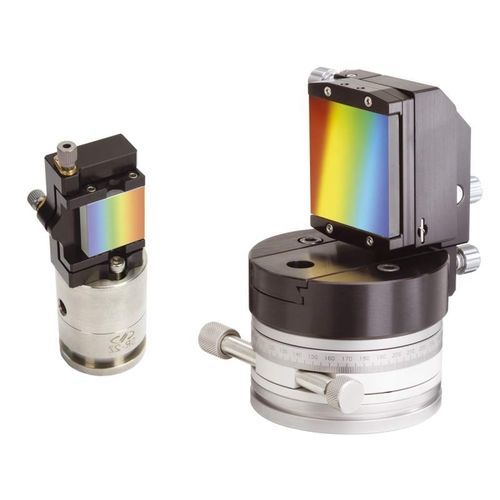

Ces supports réglables sont conçus spécifiquement pour le positionnement précis des réseaux de diffraction. Le DGA-25, compact, et le DGA-50, plus grand, accueillent respectivement des réseaux carrés ou rectangulaires de 25 mm ou 50 mm. Ces deux supports sont réglables en tangage, en lacet et en roulis. La monture DGM-1 peut accueillir trois types de caillebotis d'une hauteur de 12,5 mm, 25 mm ou 50 mm et permet un réglage en tangage, en lacet, en roulis et un réglage linéaire. Cette monture est également disponible sans étage de rotation sous le nom de DGM-1T. -Montures pour caillebotis de 12,5, 25 ou 50 mm -Réglages du pas, du lacet, du roulis -Montage de type point central -Tous les réglages sont verrouillables -Conception en attente de brevet Caractéristiques Découvrez les DGA-25 et DGA-50 Le collage de photos montre les principales caractéristiques des DGA-25 et DGA-50. -En haut à gauche - Montage pour des grilles de 25x25, 25x50 ou 50x50 mm. Newport vend maintenant des grilles de 25x25, 25x50 et 50x50 mm qui sont compatibles avec le DGA-25 et le DGA-50. -En haut à droite - Pas deux, mais trois axes de réglage : θx, θy, θz. Utilisez le tangage et le lacet pour l'alignement du faisceau, utilisez le roulis pour régler les lignes du réseau. Tous les réglages sont verrouillables. -En bas à gauche : montage sur poteau CenterPoint™ qui positionne la surface du réseau sur l'axe de rotation du poteau de montage. -En bas à droite : En plus des réseaux de diffraction, les DGA-25 et DGA-50 peuvent contenir des cubes de division de faisceau de 1" et 2" respectivement, des prismes à angle droit et des miroirs carrés.

---
