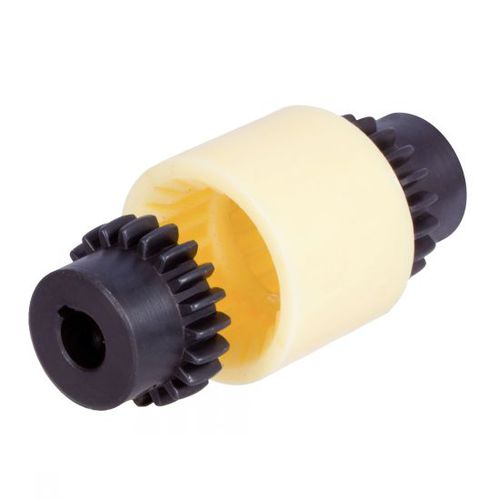

Accouplement rigide A5-17
pour arbreen 3 partiessans entretien

accouplement rigide
accouplement rigide
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
rigide
Applications
pour arbre
Construction
en 3 parties
Performance
sans entretien
Autres caractéristiques
pour problème de désalignement
Couple

Max: 36 Nm
(26,5522 ft.lb)

Min: 22 Nm
(16,2264 ft.lb)

Description

Accouplement à denture bombée M3/M4 - modèle A5-17 MATIÈRE - Manchon : polyamide 6.6. - Moyeux : acier bruni. CARACTÉRISTIQUES - Alésages finis H7 avec rainures pour clavettes selon DIN 6885/1 et vis de fixation (2 unités par moyeu). - En trois parties. - Compense les désalignements axiaux, radiaux et angulaires. - Désalignement axial maxi : ±2 mm par moyeu. - Désalignement angulaire maxi : ±1º par moyeu. - Désalignement radial maxi : ±0,4 mm à 1500 tr/min. - Les valeurs admissibles de désalignement sont fonction de la puissance et de la vitesse de rotation. UTILISATION - Montage facile par emboîtement axial. - Sans entretien. - Durée de vie importante. - Température : -20°C à +100°C (pointe à +120°C). SUR DEMANDE - Autres dimensions.
