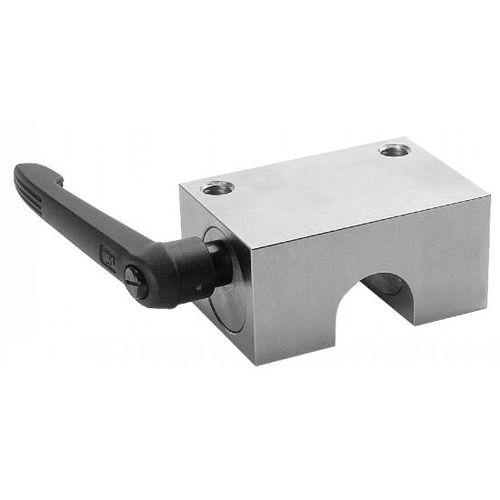

Élément de serrage manuel B7-BQA-BM

d'arbreréglable

Bloqueur manuel pour arbre - modèle B7-BQA-BM UTILISATION - Bloquer en position les pièces mobiles guidées sur les arbres. - Exemples d’applications: . butées d’axes réglables, . positionnement de dispositifs de mesure... AVANTAGES - Forces de maintien élevées avec un encombrement restreint (jusqu’à 2000 N). - Absence de contraintes directes sur les chariots de guidage. - Précision de positionnement élevée. - Rigidité élevée et peu d’usure de pièces. - Montage simple. PRINCIPE - La rotation de la manette indexable resserre les mâchoires du bloqueur contre l’arbre. - La force de maintien indiquée dans le tableau est valable pour un couple de serrage de la manette de 7 Nm. INFORMATIONS COMPLÉMENTAIRES - La cote l4 correspond à la position de la manette lors du débrayage. - 2 types de fixations: . par le dessus, la vis est fixée dans le corps du bloqueur (taraudage V1). . par le dessous avec une vis traversante de filetage V2. - L4: Position de la manette lors du débrayage.
