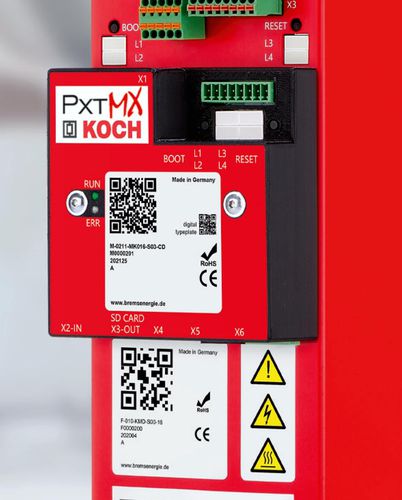

Unité de gestion d'énergie active PxtMX

Le PxtMX est une carte adaptatrice modulaire extensible, qui se trouve dans son propre boîtier et peut être facilement enfichée dans le boîtier d'un appareil Pxt. Outre ses fonctions de base liées au matériel, par exemple l'interface E/S numérique, le module a une fonction de niveau supérieur dont l'objectif est de relier les appareils de la gestion modulaire de l'énergie active en tant que groupe, de simplifier la communication et de les adapter de manière ciblée aux exigences de l'application. Le PxtMX crée ainsi une image système et prend ensuite automatiquement en charge la gestion et la précommande des différents appareils Pxt connectés. L'adressage des appareils dans le composé est ainsi très simple, puisqu'il n'est pas nécessaire de contacter chaque appareil PxtFX ou PxtRX individuellement. Le PxtMX agit comme une passerelle du système et connecte un automate via un bus de terrain au K-bus interne du système Pxt. La caractéristique principale du PxtMX est la réduction de la charge de pointe via Plug&Play. Associé à un dispositif de gestion active de l'énergie, le module permet de réduire la consommation de courant du réseau dans les applications cycliques presque jusqu'au niveau du courant effectif moyen requis, sans aucune autre intervention. Le système global est donc directement basé sur le courant variable, et le module est commandé en fonction d'une valeur de courant effectif entre le réseau d'alimentation et la liaison CC de l'entraînement. La base de la détermination de la valeur du courant effectif est à nouveau la mesure du courant d'entrée du réseau du système d'entraînement.
