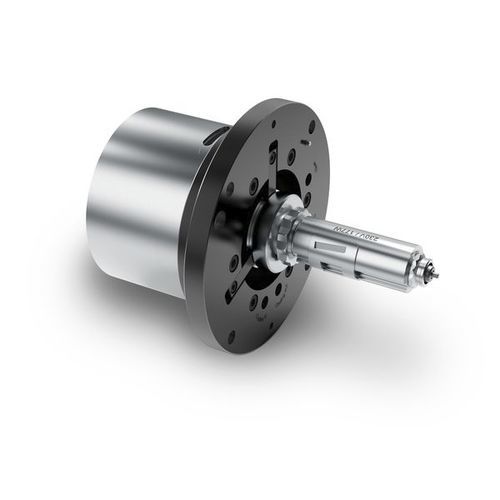

Buse à canal chaud EH 4050 series

de refroidissementd'injectionpour matière fondue

La solution autonome sans collecteur à canaux chauds L'EH 4050 permet une fermeture centrale de la pièce moulée dans le moule avec une vanne dans le prolongement direct de la buse de la machine. Grâce à la vanne intégrée, l'EH 4050 permet d'obtenir les meilleurs résultats visibles sur la pièce moulée. L'actionnement de la goupille est assuré par un piston annulaire et une barre transversale, de sorte qu'il n'y a pas de forces latérales sur la goupille. Le diamètre de l'obturateur peut être relativement important par rapport à un obturateur annulaire. À la fin du processus d'injection, il est fermé mécaniquement et proprement par la goupille. Pour une impression parfaite de la goupille sur la pièce moulée par injection, la position de la goupille peut être réajustée avec précision lorsque la buse est installée. L'unité compacte, prête à être installée, vous épargne des procédures de fraisage complexes ainsi qu'une installation fastidieuse. L'EH 4050 a été conçu de manière à ce que le mécanisme d'actionnement refroidi soit situé à l'extérieur du moule, ce qui réduit au minimum la hauteur de montage du moule. La plaque de retenue trempée de l'unité sert également à centrer le moule dans la plaque de la machine. L'alimentation en fluide de fonctionnement, air ou huile, et l'alimentation en eau de refroidissement s'effectuent en standard par des trous dans la plaque de serrage. En option, ces fluides peuvent également être alimentés par des raccords pour lesquels des filetages correspondants sont déjà prévus dans la plaque de maintien. Les types de vannes et les longueurs de buses peuvent être choisis librement en fonction de la gamme de buses smartFILL.
