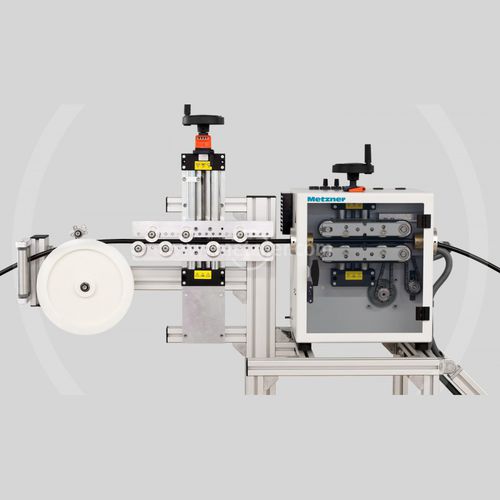

Machine à couper et dénuder pour câbles coaxiaux

à lameélectriqueautomatique

Le traitement sans problème de câbles coaxiaux à haute fréquence avec des gaines ondulées n'est pas possible avec une machine de série disponible dans le commerce. C'est pourquoi Metzner a mis au point une méthode révolutionnaire pour le traitement entièrement automatique de ces câbles pour une entreprise bien connue. Metzner a mis au point une nouvelle méthode révolutionnaire pour traiter les câbles coaxiaux rigides à haute fréquence avec gaines ondulées, qui ne peuvent être gérés par une machine standard. Le point de départ du processus d'usinage entièrement automatique est une station d'alignement spécifique au matériau pour aligner les câbles exceptionnellement rigides. Cet alignement est une condition préalable importante, tant pour les étapes de traitement suivantes que pour les traitements ultérieurs. Metzner utilise une tête de dénudage nouvellement développée au cœur de cette méthode d'usinage, qui combine une coupe rotative avec un serrage puissant et un tournage simultané du matériau. De cette manière, la coupe rotative très précise et multicouche est capable d'appliquer une coupe et un décapage précis à plusieurs niveaux. Le contrôle de qualité au microscope confirme le traitement parfait sans aucune rayure, pression ou éraflure. Outre la qualité élevée du traitement, le système offre également une précision particulière : tant la longueur totale que les longueurs de dénudage sont maintenues avec une précision de 0,2 mm. La machine est capable de traiter des câbles d'un diamètre allant jusqu'à 28 mm. Le temps de cycle pour cela est de 35 secondes pour un câble de 2000 mm de long. Les étapes de traitement comprennent les fentes longitudinales, la mise à longueur par sciage, la coupe rotative, le dénudage, le brossage et le dépôt. Une impression automatique par jet d'encre est également effectuée au cours du processus.
