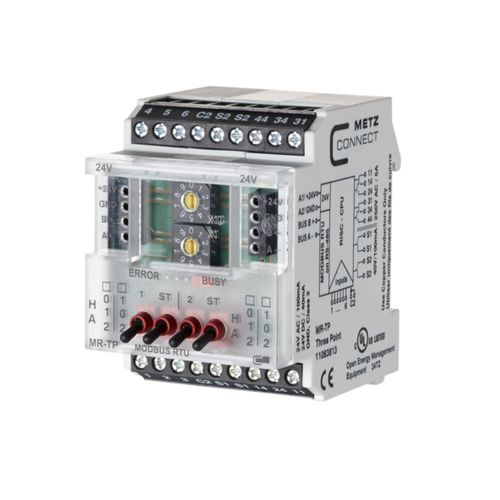

Module E/S numérique MR-TP Modbus RTU

Modbusavec sortie relais6 entrées digitales

Le module trois points Modbus avec 6 entrées numériques, 2 sorties relais à deux allures et 2 sorties numériques a été développé pour les tâches de commutation décentralisées. Il convient par exemple pour commuter des pompes et ventilateurs ou des persiennes à plusieurs allures. A ce sujet il faut protéger les contacts relais par des mesures appropriées en fonction de la charge. Un maître Modbus permet de commuter et d'interroger les entrées et les sorties via des registres standards. Les contacts d'entrée 1 à 6 sont câblées avec les contacts C2 sur deux pôles par des interrupteurs ou contacts libres de potentiel. Le module dispose d'une fonction de commande manuelle pour les sorties. L'adresse du module, le débit binaire et la parité sont réglés par deux commutateurs rotatifs sur la face avant ou par logiciel. Convient au montage décentralisé sur rail DIN TH35 selon IEC 60715 dans des répartiteurs électriques. ・Raccordement avec borniers à vis
