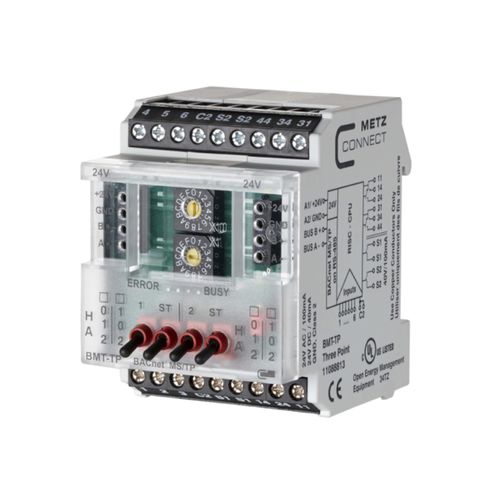

Module E/S numérique BMT-TP BACnet MS/TP

BACnetavec sortie relais6 entrées digitales

Le module trois points BACnet MS/TP avec 6 entrées numériques, 2 sorties relais à deux allures et 2 sorties numériques a été développé pour les tâches de commutation décentralisées. Il convient par exemple pour commuter des pompes et ventilateurs ou des persiennes à plusieurs allures. A ce sujet il faut protéger les contacts relais par des mesures appropriées en fonction de la charge. Un client BACnet permet de commuter et d'interroger les entrées et les sorties via des objets standard. Les contacts d'entrée 1 à 6 sont câblées avec les contacts C2 sur deux pôles par des interrupteurs ou contacts libres de potentiel. Le module dispose d'une fonction de commande manuelle pour les sorties. Le réglage de l'adresse du module et de la vitesse de transmission s'effectue par deux interrupteurs situés sur la face avant. Convient au montage décentralisé sur rail DIN TH35 selon IEC 60715 dans des répartiteurs électriques. ・Raccordement avec borniers à vis
