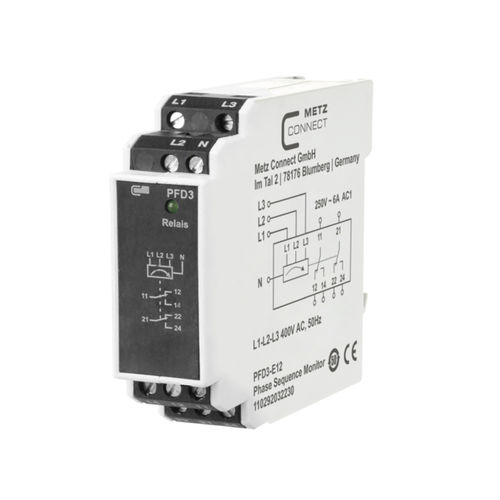

Relais de surveillance d'ordre de phases PFD3-E12, 400 V

ACsur rail DIN

Le relais de surveillance permettant de surveiller la séquence correcte des phases L1-L2-L3 (sens de rotation vers la droite) et de surveiller les tensions individuelles des phases afin de détecter une panne complète. Les tensions des phases à surveiller sont raccordées aux bornes L1-L2-L3, les bornes 11, 14 ou 21, 24 des contacts des sorties du relais sont connectées en amont de la bobine d'excitation du contacteur du moteur. Si la séquence des phases est correcte, le relais de sortie s'enclenche (DEL verte allumée). En cas de panne complète d'une phase, le relais de sortie retombe dans sa position de repos (DEL verte éteinte). Une tenson d'alimentation particulière n'est pas nécessaire pour le relais de surveillance. L'appareil doit être connecté à "N". En cas de défaillance du conducteur neutre, le relais de sortie revient en position de repos (LED verte hors tension).
