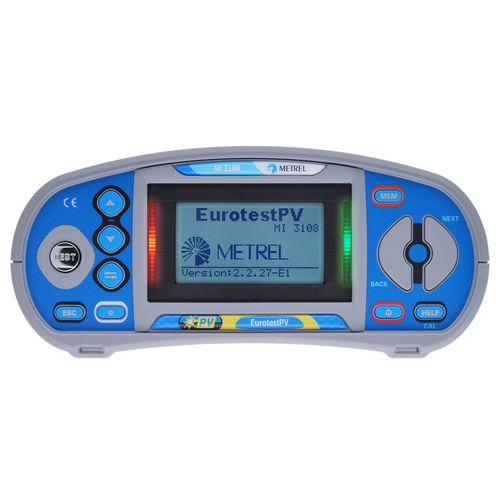

Testeur de tension MI 3108 EurotestPV

d'isolementde courant résidueld'impédance de boucle

Le MI 3108 EurotestPV est un testeur combiné de photovoltaïque et de sécurité des installations électriques. FONCTIONS DE MESURE • Tension, courant, puissance • Uoc (tension de circuit ouvert) et Isc (courant de court-circuit) • Courbe I - U des modules et chaînes photovoltaïques • Irradiation • Température des modules • Mesures côté AC de l'installation PV • Tension, courant, puissance • Efficacité du module PV, de l'onduleur, calcul du système PV • La resistance d'isolement • Continuité des conducteurs PE • Impédance de ligne • Impédance de boucle (sous-fonctions avec courant élevé et sans déclenchement RCD) • Test RCD (type AC, A et B) • Résistance de terre • Courant alternatif (charge et fuite) • Tension TRMS, fréquence, séquence de phases • Puissance, énergie, harmoniques PRINCIPALES CARACTÉRISTIQUES • Calcul des valeurs STC : les valeurs de courant et de tension mesurées sont, en fonction des conditions environnementales, recalculées aux valeurs des conditions de test standard, ce qui permet de comparer les résultats même s'ils ont été pris dans des conditions de test différentes. • Représentation graphique : la caractéristique I-V du module ou de la chaîne PV est représentée graphiquement sur l'écran LCD • Mesures de puissance et d'efficacité : 2 canaux de tension et 2 canaux de courant pour des mesures simultanées des paramètres AC et DC • Unité optionnelle pour les mesures simultanées de l'irradiation solaire et de la température du module PV • RCD Auto : la procédure de test automatisée du RCD réduit considérablement la durée du test. • Fonction Trip Lock : les tests d'impédance de boucle sont effectués sans déclencher le RCD
