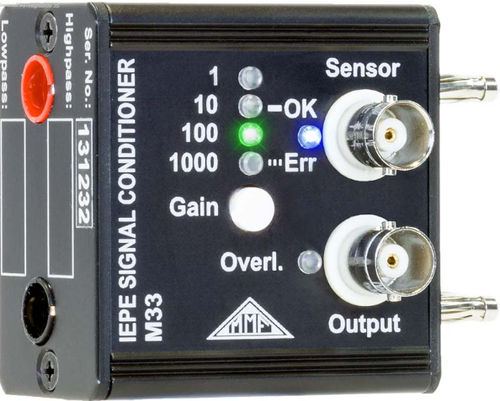

Module de traitement de signal pour mesure de vibrations M33

sur rail DIN

Modules de conditionnement IEPE application • Traitement du signal pour les mesures dynamiques avec des capteurs piézoélectriques IEPE pour l'accélération, la force et la pression ou microphones IEPE • Amplification du signal et filtrage anti-crénelage pour les mesures avec Systèmes d'acquisition de données PC sur le M33 • Filtrage passe-haut et intégration simple et double pour Calcul de la vitesse de vibration et du déplacement pour le M33 • Construction de systèmes de mesure multicanaux • Peut être utilisé dans l'industrie, les laboratoires et sur le terrain grâce à sa conception compacte et sa large plage de tension d'alimentation caractéristiques • Système d'appareil modulaire: par deux sur le côté du boîtier Les broches de contact à visser de 4 mm créent en même temps la connexion mécanique et l'alimentation électrique du module voisin • Adaptateur de montage pour rails DIN 35 mm comme accessoire disponible • Boîtier en aluminium robuste et très compact • Prises BNC comme entrée et sortie • Entrées pour transducteurs à alimentation en courant constant (IEPE) • La LED de contrôle du capteur signale 3 états: OK, rupture de câble et Court-circuit • M33 avec quatre zones de gain (1/10/100/1000), sélectionnable par clé • M33 avec filtre passe-haut et passe-bas interchangeable ou Intégrateur simple / double en tant que modules enfichables • Commande IEPE à trois niveaux avec LED (OK / ouvert / court-circuit) • Alimentation en tension continue via un connecteur DIN 45323 ou deux douilles banane 4 mm sur le côté du boîtier • Isolation entre la masse du signal et la tension d'alimentation évite les problèmes de mise à la terre • Flexible et peu coûteux.
