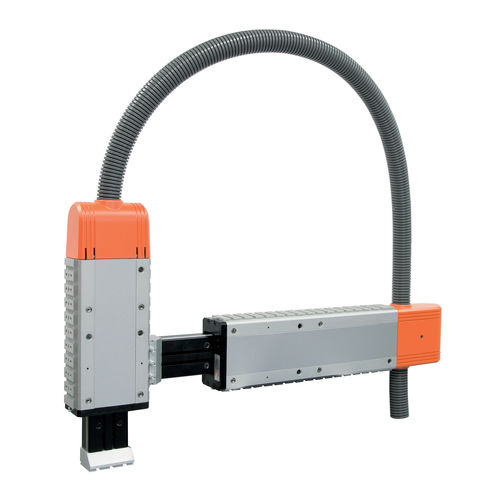

Unité linéaire pneumatique LEPK series

de précisionverticalehorizontale

Les unités linéaires LEPK sont conçues pour un montage horizontal ou vertical. Ils sont actionnés par un cylindre pneumatique ISO 6432 qui peut être facilement retiré lorsqu'il doit être remplacé. Les barres rondes de précision, qui sont trempées et incorporées dans le profil rectangulaire enfermé par le corps, fournissent un système de guidage fiable sans aucun jeu, conjointement avec les roulettes réglables. La course est limitée par des butées mécaniques dotées d'un dispositif de réglage fin et d'amortisseurs hydrauliques. Une LED visible à travers les ouvertures prévues dans le corps indique l'état de commutation. Les positions finales sont contrôlées par des capteurs inductifs (inclus dans la fourniture). La plaque avant est équipée de connexions V-Lock. Des guides à queue d'aronde sont prévus des deux côtés du corps pour le raccordement du système V-Lock ou QS. La zone du corps où il faut réaliser les rainures transversales pour la connexion avec les éléments de fixation de type K peut être spécifiée au moment de la commande. La construction encapsulée garantit l'élimination de tout point dangereux et un fonctionnement plus silencieux. Les unités linéaires sont disponibles en deux versions - La version A est livrée avec une position rétractée et une position étendue réglable - La version B est conçue pour obtenir une deuxième position étendue réglable supplémentaire. Les unités LEPK pour montage vertical peuvent être équipées d'un ressort de rappel pour équilibrer les poids. En cas d'urgence ou de chute de pression, la glissière verticale est automatiquement amenée en position supérieure de fin de course (glissière entièrement rétractée). Pour la disposition ordonnée des câbles et des tuyaux, un tuyau flexible peut être commandé.
