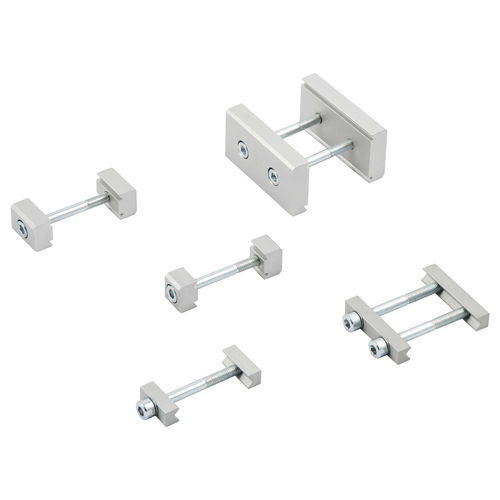

Tenon de centrage pour vérin V-Lock series

en métal

Les produits Metal Work de la série V-Lock peuvent être raccordés à l'aide du système de fixation de type K ou du système de fixation QS, par Montech® Quick-Set. Les deux systèmes modulaires sont complémentaires et interchangeables. Le système V-Lock garantit un positionnement précis et répétable, même dans le sens longitudinal. Une clé creuse peut être insérée dans les rainures transversales des queues d'aronde des composants (accouplement f8/H7). Les composants reliés à l'aide d'éléments K sont légèrement détachés les uns des autres (distance minimale de 0,4 mm entre les surfaces adjacentes de deux composants) pour permettre un autocentrage pendant le montage. Les éléments de fixation QS permettent un ajustement longitudinal pendant le montage, sans limiter le monteur à une position particulière. Ici aussi, les composants sont détachés, mais de manière plus importante par rapport au système K - 8 mm ou 22 mm, selon l'élément de connexion choisi Les deux systèmes permettent d'obtenir des accouplements rapides et précis, très robustes et résistants aux vibrations grâce à l'assemblage en queue d'aronde, et ne nécessitant pas d'adaptateurs spécialement conçus. Les vis restent toutes accessibles, de sorte que les composants sont faciles à démonter. Pour les charges très élevées, il existe une clé carrée pleine de 6 mm avec une tolérance f8 (voir accessoires) qui peut être positionnée entre les rainures libres des éléments V-Lock adjacents.
