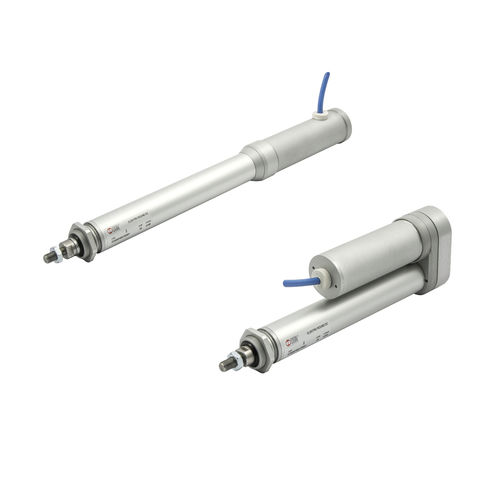

Vérin électrique ELEKTRO series

à tigeà visà vis trapézoïdale

Dans le cylindre à courant continu ELEKTRO ROUND, le mouvement d'avance de la tige de piston est obtenu par une vis à tête cylindrique et un écrou en technopolymère autolubrifiant. Ce piston possède une bague de guidage qui est calibrée pour minimiser le jeu avec la chemise de cylindre et réduire les vibrations pendant la rotation de la vis. Le piston est également équipé d'un aimant pour les capteurs magnétiques. Le système est entraîné par un moteur à courant continu disponible en deux versions, 12 et 24VDC. La position du moteur peut être contrôlée à l'aide d'un codeur optionnel. Un fusible optionnel réarmable peut être inséré dans le cylindre pour la protection thermique du moteur contre les surcharges. Le moteur utilisé possède un réducteur planétaire avec un rapport de 1 /13 ou 1 /25. Selon la configuration (pas de vis et rapport de transmission), ce cylindre peut être soit irréversible (supportant la charge lorsque le moteur est arrêté), soit réversible en charge. Les deux versions sont fournies sans dispositif anti-rotation de la tige de piston, qui sera fourni par le client à l'extérieur du cylindre. Il est disponible en deux versions : - avec un moteur en ligne, où l'arbre du moteur est relié directement à la vis par un accouplement. - avec un motoréducteur, où la transmission du mouvement est assurée par trois roues dentées avec un rapport de 1:1. Les solutions avec la vis trapézoïdale (acme) sont généralement adaptées aux applications où le nombre d'opérations par unité de temps est réduit ; le degré de précision n'est pas particulièrement élevé en raison de l'échauffement de la vis ; l'usure dans le temps ne crée pas de désagréments, aucune force et vitesse élevée n'est requise en même temps.
