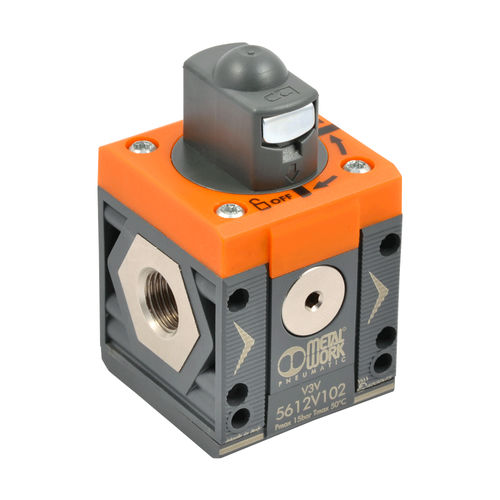

Vanne manuelle V3V SY series
électropneumatiqueà commande pneumatiqued'arrêt

Vanne manuelle - V3V SY series - METAL WORK - électropneumatique / à commande pneumatique / d'arrêt
Vanne manuelle - V3V SY series - METAL WORK - électropneumatique / à commande pneumatique / d'arrêt
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Actionnement
manuelle, électropneumatique, à commande pneumatique
Fonction
d'arrêt
Media
pour air comprimé
Nombre de voies
3 voies
DN

Max: 1 in

Min: 0,125 in

Pression

Max: 15 bar
(217,6 psi)

Min: 0 bar
(0 psi)

Température

Max: 50 °C
(122 °F)

Min: -10 °C
(14 °F)

Débit

Max: 4 000 l/min
(1 056,69 us gal/min)

Min: 800 l/min
(211,34 us gal/min)

Description

Ce dispositif sépare le circuit d'air comprimé de l'alimentation principale en air. Il s'agit d'une vanne à trois voies qui soulage le système en aval en position fermée. Elle est donc utile pour les opérations de maintenance ou lorsque l'alimentation en air d'une machine ou d'un équipement doit être coupée. Il existe des versions à commande manuelle, pneumatique, électro-pneumatique et électro-pneumatique assistée. Cette dernière version doit être utilisée si la pression d'entrée est en dehors de la plage de fonctionnement de la vanne électro-pneumatique, donc pour des pressions particulièrement basses ou élevées. La version avec commande manuelle peut être verrouillée et vous pouvez introduire jusqu'à deux cadenas sur la taille 1 et jusqu'à trois sur la taille 2 lorsque la vanne est en position dosée. En alternative, une version avec un seul trou 07 est disponible pour un seul cadenas. A l'avant et à l'arrière se trouve un orifice (1/8* pour la taille 1 et 1/4' pour la taille 2) qui peut être utilisé avec des manomètres, des pressostats ou comme prise d'air supplémentaire.

---
