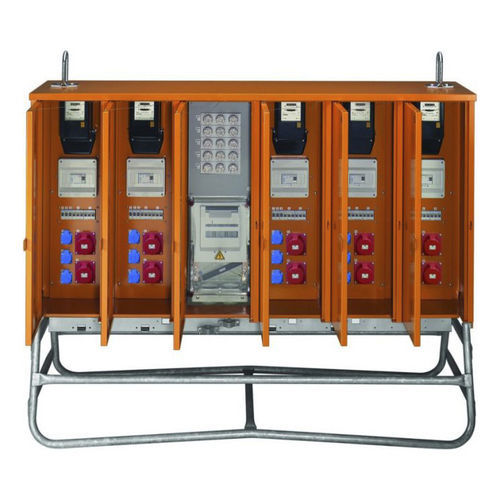

Armoire électrique de distribution M-VEV series

sur piedencastrableIP44

Utilisé pour alimenter les consommateurs des différents sous-traitants par l'intermédiaire de connecteurs. Des groupes de connecteurs sont combinés pour permettre la prise de sous-mesures avec des compteurs séparés. La puissance connectée varie de 69 à 173 kVA ; prises de courant jusqu'à 63 A, compteurs accrédités pour la prise de mesures partielles, isolation de protection jusqu'aux disjoncteurs différentiels inclus. Boîtier robuste en tôle d'acier galvanisée avec revêtement par poudre résistant aux intempéries en RAL 2000 (jaune orange) avec indice de protection IP44 (panneau avant : IP21) ; œillets de grue pivotants. Toutes les installations, y compris les disjoncteurs différentiels, sont isolées. Cadre galvanisé avec œillets galvanisés pour les piquets de terre afin de fixer l'équipement au sol. Comme point d'alimentation spécial selon DIN VDE 0100 partie 704 pour le raccordement de consommateurs de courant alternatif et triphasé sur les chantiers. Les armoires de comptage pour les sous-mesures sont également équipées de compteurs intermédiaires accrédités pour le courant triphasé afin d'enregistrer la consommation d'énergie des sous-traitants. Les armoires de distribution pour les sous-traitants sont normalement raccordées en aval d'une armoire de raccordement ou d'une armoire de distribution de groupe/principale.
