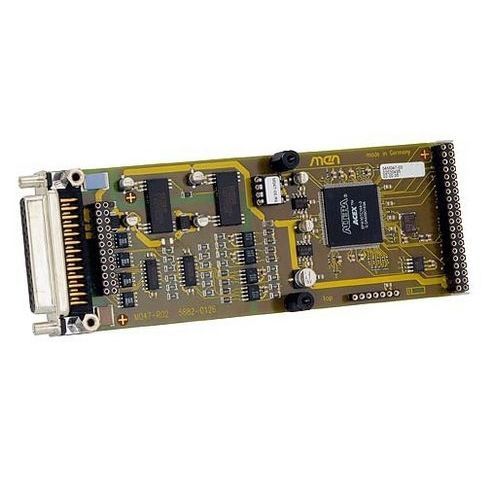

Carte d'E/S série M47

4 canauxcPCIVME

La carte mezzanine M47 est un module M d'interface série synchrone permettant de connecter jusqu'à quatre capteurs à des sorties SSI isolées optiquement. Les interfaces série synchrones sont couramment utilisées pour de nombreux types de capteurs tels que les codeurs rotatifs. La connexion aux capteurs est assurée par deux signaux - une horloge d'émission et un signal de réception de données. Toutes les communications et le décodage des signaux sont effectués dans un FPGA. Le décodage Gray et binaire, la vitesse de transmission et la longueur des mots sont programmables pour chaque canal. La valeur actuelle peut être lue à partir du DPR à tout moment. En outre, le M47 est doté d'une fonction de détection des sauts de ligne. Le M47 est basé sur le standard mezzanine M-Module ANSI. Il peut être utilisé comme extension d'E/S dans n'importe quel type de système de bus, c'est-à-dire CPCI, VME ou sur n'importe quel type de SBC autonome. Les cartes porteuses M-Module appropriées en 3U, 6U et autres formats sont disponibles auprès de duagon ou d'autres fabricants. CARACTÉRISTIQUES 4 canaux 32-bit SSI Interface série synchrone Interface RS422A Communication automatique Interface utilisateur à double tampon de type RAM Décodage gris/binaire pour chaque canal Détection des sauts de ligne Entrée de données en valeur absolue Vitesse de transmission externe possible Isolation optique pour chaque canal -versions de 40 °C à +85 °C
