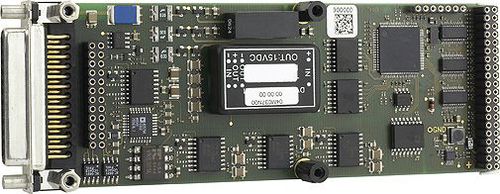

Carte d'E/S analogique M37N

à 4 sorties analogiquescPCIVME

La carte mezzanine M37N est un module M de haute précision doté de quatre canaux de sortie analogique en tension ou en courant pour les signaux très rapides. La plage de tension de sortie pour chaque canal est de -10 à +10 V. Les sorties de courant sont disponibles séparément et peuvent être utilisées comme des sorties de 0 à 20 mA. Le module M offre une résolution de 16 bits pour une précision de tension ultra-élevée de +/-0,1 %, valable pour toute la plage de température de -40 à +85°C. Au-delà, il est possible d'étendre ces valeurs par un étalonnage supplémentaire. Le M37N supporte une résistance de charge de 600 Ohms et plus. Les tensions d'alimentation isolées peuvent être générées sur la carte par deux convertisseurs DC/DC à faible bruit. La charge de sortie est mise à la terre. Le M37N est conçu pour une large gamme d'applications, par exemple dans un environnement de test automatisé, dans des systèmes de contrôle de processus ou pour des mesures de capteurs. Le M37N est basé sur le standard mezzanine M-Module ANSI. Il peut être utilisé comme extension d'E/S dans n'importe quel type de système de bus, c'est-à-dire CPCI, VME ou sur n'importe quel type de SBC autonome. Les cartes porteuses M-Module appropriées en 3U, 6U et autres formats sont disponibles auprès de duagon ou d'autres fabricants. CARACTÉRISTIQUES 4 sorties courant ou tension résolution 16 bits 8.temps d'acquisition/conversion max. de 5 µs précision de +/-0,1 Mise à jour simultanée des canaux Synchronisation avec un déclencheur externe Isolation électrique -40 °C à +85 °C
