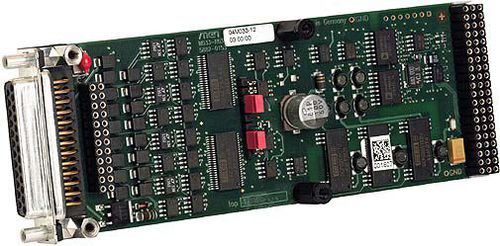

Carte d'E/S analogique M33

cPCIVMEstandard

La carte mezzanine M33 est un module M très flexible pour les signaux de sortie analogiques. Les tensions d'alimentation isolées peuvent être générées par un convertisseur DC/DC intégré. La plage de tension de sortie peut être réglée par logiciel sur 0 V à 10 V, -5 V à +5 V ou -10 V à +10 V pour chaque canal. En outre, les sorties de courant peuvent être utilisées avec 0 mA à 20 mA ou 4 mA à 20 mA. La charge de sortie est mise à la terre. Attention : Une alimentation externe est nécessaire avec 8 sorties de courant ! Le M33 est basé sur le standard mezzanine M-Module ANSI. Il peut être utilisé comme extension d'E/S dans tout type de système de bus, c'est-à-dire CPCI, VME ou sur tout type de SBC autonome. Les cartes porteuses M-Module appropriées en 3U, 6U et autres formats sont disponibles auprès de duagon ou d'autres fabricants. CARACTÉRISTIQUES 8 sorties courant ou tension résolution de 12 bits temps d'acquisition/conversion de 10 µs Mise à jour simultanée des canaux Isolation optique -versions de 40 °C à +85 °C
