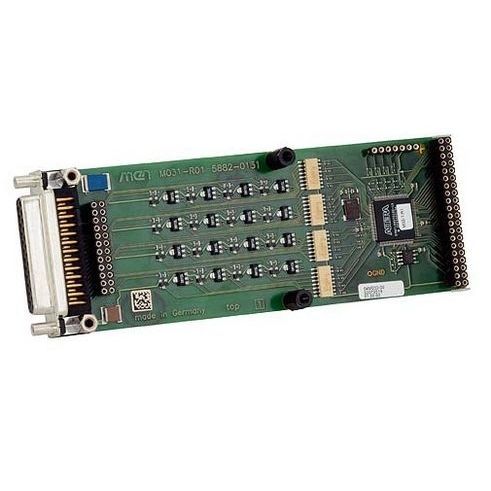

Carte d'E/S numérique M31

16 entrées numériquescPCIVME

La carte mezzanine M31 est un module M d'entrée numérique 16 bits avec des capacités de verrouillage pour les applications industrielles. Les entrées sont isolées optiquement avec une tension d'isolation élevée de 500 V DC. Une limite de courant pour chaque entrée garantit une large plage de tension d'entrée de 0 V à 155 V. Chaque front de signal d'entrée génère une interruption masquable pour chaque canal. Les signaux des interrupteurs mécaniques sont débités par un circuit numérique avec un temps de déblocage précis de 300 ns à 14 ms. Commutation côté haut Le M31 a sa charge d'entrée à la terre, ce qui signifie que la commutation d'une entrée à la tension d'alimentation active l'optocoupleur correspondant. Basé sur la norme ANSI Le M31 est basé sur la norme mezzanine M-Module ANSI. Il peut être utilisé comme extension d'E/S dans tout type de système de bus, c'est-à-dire CPCI, VME ou sur tout type de SBC autonome. Les cartes porteuses M-Module appropriées en 3U, 6U et autres formats sont disponibles auprès de duagon ou d'autres fabricants. Fiable et robuste Le M31 peut fonctionner dans une plage de température allant de -40 °C à +85 °C. La carte résiste aux chocs et aux vibrations pour un fonctionnement fiable. CARACTÉRISTIQUES 16 entrées de 0 V à 155 V Entrées à courant constant Circuit de débouclage Génération d'interruptions Charge à la terre Isolation optique -40 °C à +85 °C
