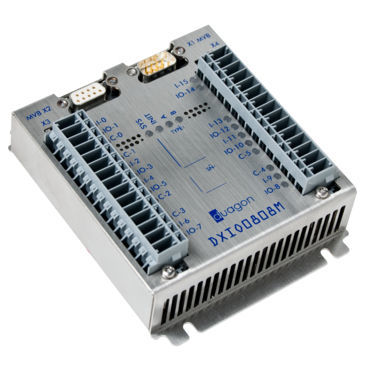

Module E/S numérique DXIO0808M

à 8 entrées8 entrées numériquesFPGA

Le DXIO0808M est une E/S déportée avec 8 entrées numériques et 8 entrées/sorties combinées qui est contrôlée via une interface MVB. Les entrées et sorties combinées sont configurées par logiciel et peuvent être utilisées comme lecture d'E/S. Tous les canaux d'E/S peuvent être configurés comme PWM (sortie) ou comme fréquence ou sortie. Tous les canaux d'E/S peuvent être configurés comme PWM (sortie) ou comme compteur de fréquence ou d'événements (entrée). Ils sont isolés galvaniquement de la logique interne et de l'interface MVB. En outre, le module E/S offre 6 entrées CODE, utilisées pour générer un index, ce qui permet un adressage géographique par l'application. Le DXIO0808M fournit une interface redondante à isolation galvanique avec les lignes A et B. EMD ou ESD+ peuvent être choisis comme couches physiques. le contrôleur MVB de Duagon est implémenté dans un FPGA et supporte les 4096 ports de données du processus. Un processeur logiciel 32 bits supplémentaire gère la pile de données de message complète avec une interface facile à utiliser. L'administrateur de bus optionnel gère le réseau MVB complet et peut être configuré en utilisant l'outil de réseau propriétaire de duagon. L'application fonctionnant sur le DXIO0808M est généralement développée par le client. duagon fournit un environnement de construction comprenant la bibliothèque de développement nécessaire à l'implémentation de toute application spécifique au client. La bibliothèque de développement est accompagnée d'une application de démonstration simple. Sur demande, duagon offre le développement de l'application en tant que service d'ingénierie. Veuillez contacter duagon pour plus d'informations sur les possibilités. Le DXIO0808M peut être alimenté directement par une batterie, supportant des tensions de 24 Vdc à 110 Vdc. Il est conçu pour les environnements difficiles du matériel roulant et est conforme à la norme EN 50155 :
