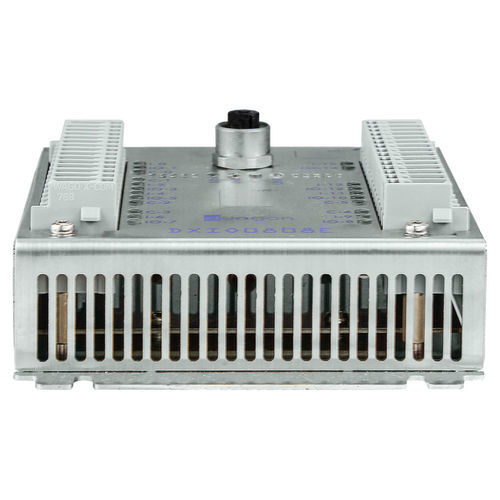

Module E/S numérique DXIO0808E

EthernetEtherNet/IP8 entrées numériques

Le DXIO0808E est une E/S déportée avec 8 entrées numériques et 8 entrées/sorties combinées qui est connectée par une interface Ethernet. Les entrées et sorties combinées sont logicielles les entrées et sorties combinées sont configurées par logiciel et peuvent être utilisées comme lecture d'E/S. Tous les canaux d'E/S peuvent être configurés en PWM. Tous les canaux d'E/S peuvent être configurés comme PWM (sortie) ou comme compteur de fréquence ou d'événements (entrée). Ils sont isolés galvaniquement de la logique interne et de l'interface Ethernet. En outre, le module E/S offre 8 entrées CODE, utilisées pour générer un index, ce qui permet un adressage géographique par l'application. Les contrôleurs Ethernet intégrés, conçus par duagon, se caractérisent par une priorisation matérielle et une gigue très faible. L'interface Ethernet supporte différentes piles de communication en temps réel, par exemple EtherNet/IP - CIP, IPTCom ou TRDP. Les protocoles temps réel sont construits sur la pile UDP propriétaire de duagon, permettant la priorisation des données de processus afin de réduire la latence des messages. De plus, la logique interne est préparée pour la future norme "Ethernet sur les véhicules de traction" IEC 61375-3-4. L'interface Ethernet est conforme à la norme IEEE 802.3 et supporte l'auto-négociation, l'auto MDI-X ainsi que le half et full duplex. Tous les produits Ethernet duagon offrent une interface web qui peut être utilisée à des fins de diagnostic et pour télécharger et exécuter des mises à jour de firmware. Les applications fonctionnant sur le DXIO0808E sont généralement développées par les clients. duagon fournit un environnement de construction comprenant la bibliothèque de développement nécessaire à l'implémentation de toute application spécifique au client. La bibliothèque de développement est accompagnée d'une application de démonstration simple. Sur demande, duagon offre le développement de l'application en tant que service d'ingénierie. Veuillez contacter duagon pour plus d'informations sur les possibilités.
