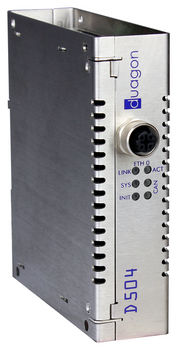

Passerelle de communication D504

EthernetCANCANopen

Le D504 est une passerelle Ethernet-CAN facile à configurer. Elle fournit jusqu'à deux interfaces CAN (CAN0 / CAN1) ainsi que jusqu'à deux interfaces Ethernet 10/100 Mb/s (ETH0 / ETH1). Les connecteurs Ethernet sont conformes à la norme IEC 61076-2-101 (code D ; femelle). Les interfaces Ethernet sont conformes à la norme IEEE 802.3 et supportent 10BASE-T ou 100BASE-TX, le mode full duplex, l'auto-négociation et l'auto MDI-X. En outre, la logique interne prend en charge la norme "Ethernet sur les véhicules de traction" IEC 61375-3-4. La deuxième interface Ethernet ETH1 optionnelle est destinée à être utilisée comme ligne redondante ou comme canal séparé à des fins de diagnostic et de maintenance à distance. Les interfaces CAN prennent en charge différents protocoles, notamment CANpie, CANopen (esclave et maître) et J1939. En option, une terminaison de 120 Ω ou 150 Ω peut être sélectionnée. les passerelles duagon sont disponibles en deux variantes - en tant que plateforme pour construire une application spécifique au client ou en tant que passerelle avec une application de passerelle configurable standard. La variante plate-forme est accompagnée d'une bibliothèque de développement qui permet de concevoir rapidement et efficacement des applications spécifiques au client. La passerelle est intégrée dans un boîtier en acier inoxydable qui peut être monté sur un rail DIN ou à l'aide de vis M4. L'appareil peut être alimenté directement par la batterie du véhicule ou par Power over Ethernet (PoE). Le D504 est conçu pour l'environnement difficile de la traction et est conforme aux normes EN 50155, EN 50121 et IEC 61373 en général, mais plus particulièrement par : -une plage de températures ambiantes de 40 °C à +70 °C Classe de tension d'alimentation d'interruption S2 Revêtement contre l'humidité Résistance accrue aux interférences électromagnétiques et aux vibrations CARACTÉRISTIQUES Pile de communication Ethernet haute performance propriétaire ;
