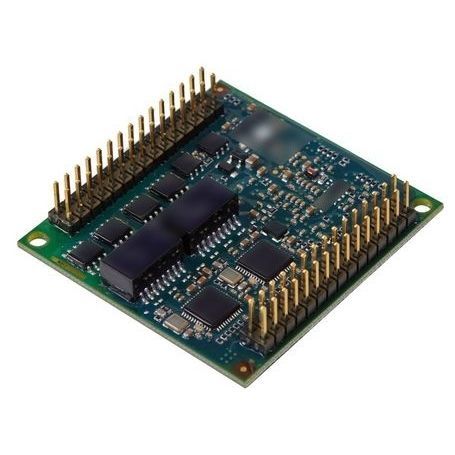

Carte d'interface PCI D013E

ProfiNetEthernetsérie

Le D013E est une interface polyvalente à double contrôleur Ethernet avec une puissance de traitement intégrée. Les contrôleurs Ethernet intégrés, conçus par Duagon, se caractérisent par une priorisation matérielle et une gigue très faible. Ce composant peu encombrant, de la taille d'une puce, encapsule toutes les fonctions Ethernet pertinentes dans une petite empreinte de 48 x 50 mm. Il peut être considéré comme une puce de communication qui gère différents protocoles Ethernet. Le D013E réduit les exigences du système hôte, car il n'y a pas besoin de puissance CPU supplémentaire pour la pile Ethernet. De plus, l'application principale n'a pas besoin de partager la puissance de l'unité centrale avec des piles de protocoles Ethernet complexes. Le D013E est entièrement conforme à la norme IEEE 802.3 et prend en charge des fonctions telles que la polarité automatique, la négociation automatique et l'auto-DI-X. Le D013E est préparé pour la future norme "Ethernet sur les véhicules de traction" IEC 61375-3-4. Il prend en charge divers protocoles Ethernet tels que TRDP, TRDP avec SDTv2, CIP, IPTCom, PROFINET, UDP ou TCP/IP. Différents types de services web sont disponibles en option. Un commutateur interne optionnel permet de construire des chaînes en guirlande et d'exécuter les protocoles d'anneau appropriés. Les pilotes pour les relais de dérivation sont également inclus (les relais de dérivation eux-mêmes ne sont pas inclus). Le composant intègre les éléments magnétiques avec une isolation galvanique, le PHY, le contrôleur de protocole complet et une interface hôte simple. Avec le kit de pilotage de Duagon, le D013E, doté d'une émulation UART facile à utiliser, peut être intégré très rapidement sur presque tous les systèmes hôtes grâce à un petit jeu de registres (chacun d'une longueur de 8 bits). Le D013E n'a pas besoin d'une large plage d'adresses par rapport à une solution basée sur une mémoire à double port. Différentes interfaces hôtes comme la série (RS/TX),
