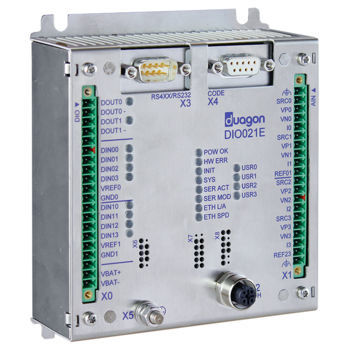

Module E/S numérique DIO021E

analogiqueEthernetsérie

Le DIO021E est une E/S à distance avec 8 entrées numériques, 2 sorties numériques et 4 entrées analogiques, qui est contrôlée via une interface Ethernet. Toutes les entrées numériques peuvent être utilisées comme PWM ou compteur d'événements. Les deux sorties numériques sont isolées et permettent un flux de courant bidirectionnel. Les entrées analogiques peuvent être utilisées pour la tension (±10 V), le courant (±20 mA) ou les mesures résistives (10Ω...5kΩ). Tous les canaux E/S, numériques et analogiques, sont isolés galvaniquement de la logique interne et de l'interface Ethernet. En outre, le module E/S offre une interface série (RS232/422/485), un port de maintenance pour accéder à l'interface de ligne de commande, un port d'extension pour les communications I2C, SPI et 1-Wire et 7 entrées CODE. Les entrées CODE peuvent être utilisées pour générer un index, ce qui permet un adressage géo-graphique par l'application. Le contrôleur Ethernet intégré, conçu par duagon, se caractérise par une priorisation matérielle et une gigue très faible. L'interface Ethernet supporte différentes piles de communication en temps réel, par exemple EtherNet/IP - CIP, IPTCom ou TRDP. Les protocoles en temps réel sont construits sur la pile UDP propriétaire de duagon, permettant la priorisation des données de processus afin de réduire la latence des messages. En outre, l'interface Ethernet est conforme à la norme IEEE 802.3 et prend en charge l'autonégociation, l'auto MDI-X ainsi que le half et full duplex. Le DIO021E offre une interface web sécurisée (HTTPS), qui peut être utilisée à des fins de diagnostic et pour télécharger et exécuter des mises à jour du micrologiciel. Les applications fonctionnant sur le DIO021E sont généralement développées par le client. duagon fournit un environnement de construction comprenant la bibliothèque de développement, qui est nécessaire pour mettre en œuvre toute application spécifique au client.
