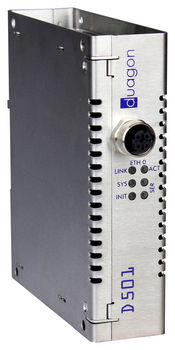

Passerelle de communication D501

EthernetRS232sur rail DIN

Le D501 est une passerelle Ethernet vers RS232 facile à configurer. Elle fournit jusqu'à deux interfaces RS232 (SER0 / SER1) ainsi que deux interfaces Ethernet 10/100 Mb/s (ETH0 / ETH1). Les connecteurs Ethernet sont conformes à la norme IEC 61076-2-101 (code D ; femelle). Les interfaces Ethernet sont conformes à la norme IEEE 802.3 et supportent 10BASE-T ou 100BASE-TX, le mode full duplex, l'auto-négociation et l'auto MDI-X. En outre, la logique interne prend en charge la norme "Ethernet sur les véhicules de traction" IEC 61375-3-4. La deuxième interface Ethernet ETH1 optionnelle est destinée à être utilisée comme canal redondant ou séparé à des fins de diagnostic et de maintenance à distance. les passerelles de duagon sont disponibles en deux variantes - en tant que plateforme pour construire une application spécifique au client ou en tant que passerelle avec une application de passerelle configurable standard. La variante plate-forme est accompagnée d'une bibliothèque de développement qui permet de concevoir rapidement et efficacement des applications spécifiques au client. La passerelle est intégrée dans un boîtier en acier inoxydable qui peut être monté sur un rail DIN ou à l'aide de vis M4. L'appareil peut être alimenté directement par la batterie du véhicule ou par Power over Ethernet (PoE). Le D501 est conçu pour l'environnement difficile de la traction et est conforme aux normes EN 50155, EN 50121 et IEC 61373 en général, mais plus particulièrement par : -une plage de températures ambiantes de 40 °C à +70 °C Tension d'alimentation interrompue de classe S2 Revêtement contre l'humidité Résistance accrue aux interférences électromagnétiques et aux vibrations CARACTÉRISTIQUES Pile de communication Ethernet haute performance propriétaire, optimisée pour les données de processus cycliques. Prise en charge des protocoles Ethernet en temps réel les plus courants, notamment TRDP, IPTCom et EtherNet/IP - CIP. Interface Ethernet redondante en option.
