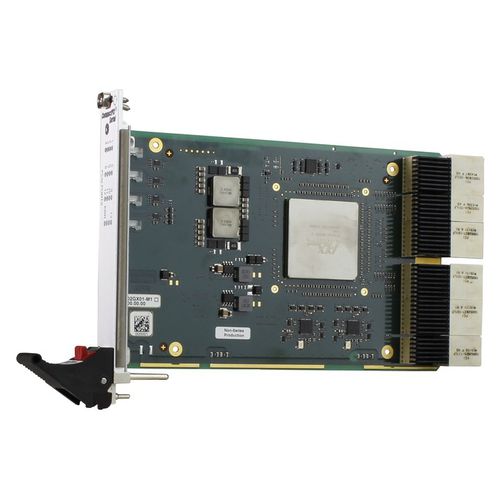

Carte contrôleur de communication GX1

CompactPCIPCIeCompactPCI Express

Le GX1 offre une solution de commutation PCIe Gen 3 rentable via le fond de panier CompactPCI Serial. Il est livré avec la fonctionnalité Express Switch ou Express Fabric. Parmi les applications industrielles typiques, citons le traitement vidéo et d'images à haute vitesse multi-CPU, les supercalculateurs et la virtualisation. La configuration finale du GX1 dépend de l'application finale. Elle n'est disponible que dans le cadre d'un projet et ne peut pas être commandée en tant que produit standard unique. Connexion à haut débit Le GX1 permet une communication série point à point à grande vitesse entre les CPU et entre les CPU et les modules de point d'extrémité. Les taux de transfert de données configurables peuvent atteindre jusqu'à 985 MB/s par voie PCIe. Configuration flexible des systèmes multiprocesseurs Le commutateur permet de connecter plusieurs points d'extrémité et plusieurs unités centrales. Il est ainsi possible de construire des systèmes multiprocesseurs puissants et rentables. Les ports du commutateur peuvent être configurés de manière flexible à l'aide d'une application fonctionnant sur l'unité centrale du complexe racine. De cette manière, le commutateur peut être adapté à différentes conceptions de fond de panier. Aucune programmation n'est nécessaire pour configurer les ports. Les outils de configuration et de diagnostic sont disponibles auprès du fabricant de la puce. Fonctionnalité du commutateur express Le GX1 prend en charge les configurations multi-racines et multi-hôtes. Pour la configuration multi-racine, le GX1 peut être partitionné en quatre ponts virtuels fixes supportant jusqu'à quatre complexes racine. Chaque complexe racine est autorisé à énumérer ses propres points d'extrémité. Le pontage non transparent n'est pas nécessaire dans ce cas. Dans le cas d'une configuration multi-hôte, l'unité centrale hôte primaire agit comme un complexe racine énumérant tous les points d'extrémité et jusqu'à deux unités centrales hôtes secondaires supplémentaires connectées par deux ponts non transparents.
