Verre optique en dôme

en quartzen germaniumen saphir

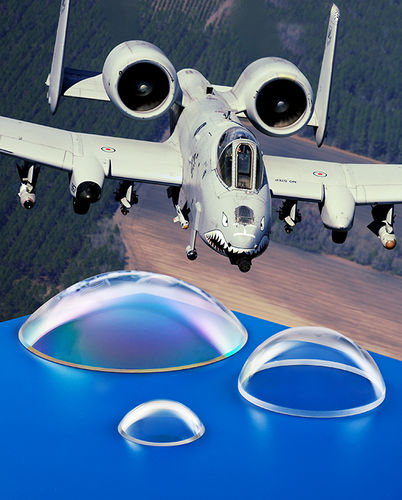

Les dômes optiques en saphir de Meller sont fabriqués en saphir, quartz, verre, silicium et germanium dans des tailles allant jusqu'à 100 mm de diamètre avec des angles inclus jusqu'à 180 degrés et des tolérances dimensionnelles de +/-10 microns. Fabriqués sur un centre d'usinage sphérique à 5 axes hautement répétable, ils présentent une variation d'épaisseur de paroi inférieure à 25 microns. Avec une précision de surface inférieure à une frange mesurée à 633 nm et des finitions de 20 à 10 rayures par MIL-PRF-13830, les dômes optiques Meller sont bien adaptés à une grande variété d'applications, notamment les dômes de missiles à grande vitesse, les hublots et autres exigences en matière d'optique de surface frontale. Les prix des dômes en saphir optique sont fixés en fonction du matériau, de la taille, de la pièce, de la géométrie et de la quantité. Diverses configurations peuvent être fabriquées sur mesure en fonction des exigences et des spécifications du client Diamètres jusqu'à 250 mm, angle de vision de 180 degrés inclus Les autres matériaux disponibles sont les lunettes optiques, la silice fondue, le spinelle, les ions d'aluminium et le sulfure de zinc Spécifications : Matériaux : saphir, quartz, verre, silicium, germanium Diamètre : 100 mm maximum +/- 0,025 mm Angle inclus : 180 degrés maximum Épaisseur de la paroi : rapport diamètre/épaisseur préféré de 20:1. Moins de 25 microns de variation d'épaisseur de paroi dans une tolérance d'épaisseur globale de +/- 0,05 mm. Irrégularité sphérique : moins de 2 franges par pouce, mesurées à 632 nanomètres. Finition de surface : 80-50 à 20-10 par MIL-PRF-13830 en fonction de l'irrégularité de la surface. Erreur de centrage : 0,012 mm maximum Biseautage des bords : selon les spécifications du client
